【導讀】TSS晶閘體半導體放電管是一種并聯于線路中的開關型過壓保護器件,平時處于開路狀態，一當有異常的過電壓脈沖，達到其擊穿電壓時，會迅速的由高阻狀態變?yōu)榈妥锠顟B(tài)，會把瞬間的浪涌電流旁路而泄放掉，由于負阻的效應，而此時二端的電壓小于 4V 以下，一當異常電壓消失，立即恢復到高阻狀態。君耀推出的系列防雷浪涌產品，封裝多樣化，可適應多種不同環境的安裝要求。
圖1 防雷系列產品
為了滿足更高防雷浪涌等級的要求，君耀推出 10/1000uS 150A、200A 系列的產品；同時為了能適應更高頻數據信號線路上的應用，電容值可達 25PF、16PF、10PF以下低電容值系列的產品以滿足其高頻數據線路上的應用保護。
特點
●存在分立式元件與陣列式元件二種
●反應速度快小于 1nS
●一般電壓規格大約只有 6/8、25/30、58V/64、65V/72、75V/90、90V/110、120V/130、140V/150、170V/180、190V/230、220V/260、275V/310、320V/350
●具有精確的導通擊穿電壓
●電容值一般只有幾十 pF、AA 代表電容
●漏電流低，一般在幾個 uA 級
●封裝多樣化，SMA、SMB、TO-92、DO-15、DO-27
應用范圍
數據線保護
RS232/RS422/RS485 分界面卡
xDSL 和 ISDN、HDSL 傳輸設備
用戶前端設備，如：電話、調制解調器等
Central office line cards
T1/E1
PBX 和其它交換設備

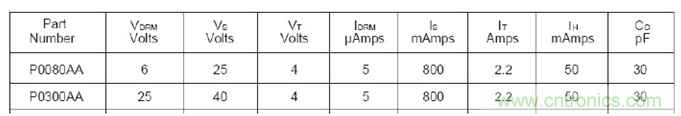

圖2 參數規格表
君耀 TSS 半導體放電管產品符合于 RoHS WEEE 相應的條款并通過相應的檢測機構檢驗，滿足其相應的測試標準：UL60950、GR1089、ITU K21、IEC61000-4-5、IEC61643-341、GB/T8802.341 等標準。
