【導讀】Littelfuse公司今天宣布推出新系列的瞬態抑制二極管陣列（SPA器件）。經過優化設計的該系列產品可用于保護VDSL和VDSL2等電信接口免受破壞。 每個SR70系列的瞬態抑制二極管陣列都由四個低電容軌到軌式二極管組成，能夠有效保護設備免受靜電放電（ESD）和雷擊導致的浪涌現象的破壞。 功能強大的SR70系列能夠在±30kV條件下安全地吸收高達40A（tP=8/20μs）的浪涌電流和反復性ESD震擊，且性能不會下降。
Littelfuse_TVS_Diode_Array_SR70
與市面上用于電信保護應用的其他產品相比，SR70系列在與浪涌相關的保護性能方面遙遙領先，擁有40A的較高浪涌額定值（同類競爭產品僅為24A或27A）、通常為2.0pF的較低負載電容（同類競爭產品則介于2.5pF至10pF之間），以及30kV的較高ESD額定值（同類競爭產品為8kV）。 低負載電容使得SP70系列瞬態抑制二極管陣列成為保護VDSL、VDSL2、T1/E1/T3/E3以及10/100/1000以太網線路等高速數據線路的理想選擇。 這種強大的保護性能也可幫助電信制造商達到監管標準。
Littelfuse瞬態抑制二極管陣列產品經理Chad Marak表示：“該產品使我們更加重視對電信應用及端口保護產品的研發。 這是首款經過優化設計、用于xDSL接口的瞬態抑制二極管陣列，不過我們的產品依然以保護設備免受雷擊感應瞬變的破壞為重點。”
為電路設計師提供了多項重要優點：
強大的浪涌保護能力，可在不降低性能的前提下吸收高達40A（tP=8/20μs）由雷擊導致的浪涌電流，并有助于確保產品符合監管標準的規定。
每個輸入/輸出端至地面的負載電容較低（通常為2pF），最大限度地減少了信號損失，因而是保護VDSL、VDSL2等高速數據線的理想產品。
極高的ESD保護（±30kV接觸放電，±30kV空氣放電），超出IEC61000-4-2標準的最高等級（±8kV）。

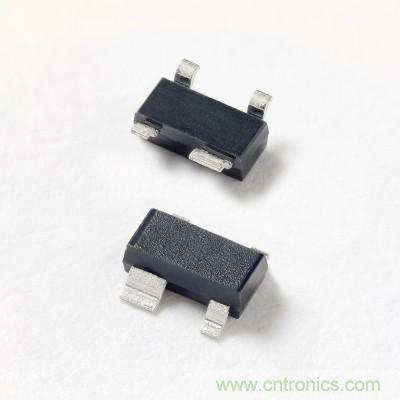

緊湊型SOT143封裝節省了電路板空間，使設計師能夠更靈活地安排電路保護器件的布局。
極低的動態電阻（0.35Ω）確保了出色的箝位能力。
所有Littelfuse瞬態抑制二極管陣列（SPA®器件）均設計用于保護電子設備免受通常具有破壞力的快速瞬態電壓的破壞，例如雷擊和靜電放電（ESD）產生的瞬態電壓。 它們?yōu)殡娔X和消費電子產品提供了針對輸入/輸出接口和數字與模擬信號線的理想保護方案。
