【導讀】檢流放大器的瞬態過壓保護。采用不同的輸入保護電阻R1和R2 (分別為2kΩ和1kΩ)，可以避免輸入失調電壓引起的額外誤差，能夠平衡放大器偏置電流不均衡造成的影響。
有些電流檢測放大器經常受到高壓沖擊，例如，在汽車中監測電池放電電流的檢流放大器，必須能夠承受高壓拋負載脈沖，這個高壓脈沖是當負載與電池斷開時產生感應尖峰電壓，最終在電機輸出端出現一個高壓脈沖。如果這個脈沖超過了放大器的共模電壓，則必須提供附加的外部電路保護放大器。
圖1給出了一個過壓保護例子，由齊納二極管Z1和Z2、電阻R1和R2以及二極管D1組成。MAX4372放大器的共模電壓范圍為0至28V，足以測量6V至18V范圍的汽車電池電壓。但是，拋負載電壓可能達到35V，而且會持續0.5秒，恰好超過了放大器的30V最大額定輸入電壓，必須通過外部電路保護放大器。
圖1. 檢流放大器保護電路
采用不同的輸入保護電阻R1和R2 (分別為2kΩ和1kΩ)，可以避免輸入失調電壓引起的額外誤差，能夠平衡放大器偏置電流不均衡造成的影響。關于這些電阻的選擇，請參考應用筆記3888：“帶有輸入串聯電阻的電流檢測放大器的性能”。
齊納二極管Z1和Z2的標稱擊穿電壓為24V，這兩個管子的耗散功率足以在35V峰值拋負載條件(35V拋負載電壓減去1kΩ串聯電阻R2的24V鉗位電壓)下承受大約11mA吸電流。
[page]

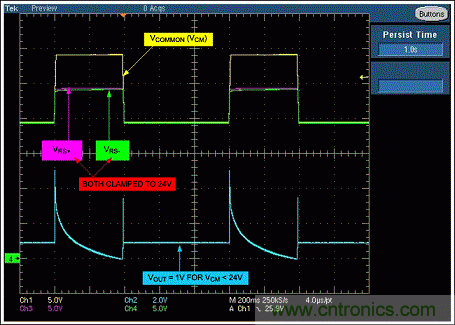

圖2是當移走D1時，35V拋負載脈沖下放大器的輸出。施加電壓為電池標稱電壓，所要求的輸出電壓為1V (輸入VSENSE = 50mV、增益 = 20)。出現拋負載電壓時，齊納管把輸入共模電壓鉗位在大約24V，放大器輸出經過幾個短暫的波動后穩定到0V。
圖2. 移走二極管D1后電路的工作波形
雖然標稱電壓為24V，兩個齊納管因為個體差異和不同的工作電流(Z1工作電流是5.5mA，Z2為11mA)，其擊穿電壓存在一定的差異。因此，(VZ1 - VZ2)作為差模檢測電壓會產生一個所不希望的輸出瞬變。如果想消除這一瞬態電壓，可以在Z1或Z2上串聯一個二極管。二極管會在拋負載時使(VZ1 - VZ2)置于正值或負值，在放大器輸出端轉換成電源擺幅的輸出(VCC或GND)，避免輸入瞬變時產生隨機的輸出波動。
圖3 二極管與Z1和Z2串聯工作波形
圖3（a）所示為二極管與Z1串聯時電路的工作情況，放大器輸出被置于正電源電壓。
圖3（b）所示為二極管與Z2串聯時的情況，電路迫使放大器輸出置于負電源電壓。
