瞬變電壓浪涌是指所需的電壓或信號發生暫時但通常幅度很大的變化。瞬變電壓的變化幅度越大，用電設備受到干擾或破壞的可能性就越大。瞬變電壓可以在任何導電材料中產生，因此它們不僅會影響與市電線路連接的設備，還會影響與電話線、以太網線、同軸電纜、串行通信電纜等連接的設備。本文全面介紹瞬變電壓的抑止和保護問題。
浪涌保護設備
浪涌保護設備 (SPD) 可以削弱這些浪涌的幅度以保護設備免遭破壞。但是，SPD 沒有必要將浪涌降低到零振幅。SPD 只是將瞬變電壓降低到一個可以安全地傳遞到連接的電氣負載的水平。這是因?yàn)樵谠O(shè)備中電源的閾值可能發生變化，并且為保證所連接的設備能夠連續運行而將電壓削弱到零是不切實際的。因此，SPD 會將瞬變電壓削弱到一個合理的水平，以符合保護設備的要求。一些更高端 SPD 還提供噪聲過濾功能，以減少電源波形中由 EMI 引起的干擾，阻止其傳遞到所連接的設備。

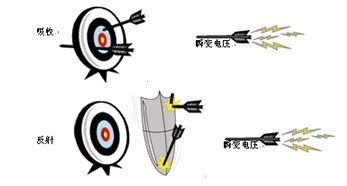

簡而言之，SPD 會阻止具有破壞性的瞬變電壓浪涌電平到達所保護的設備。SPD 通過吸收過剩的電壓、將其分流或者組合使用這兩種手段，達到削弱浪涌電壓的目的。圖 1顯示了飛向靶子的箭。靶子代表 SPD，而箭代表瞬變電壓尖峰脈沖。當箭擊中靶子時，它會被吸收并滯留在靶子中。然而，靶子的厚度將決定箭是否可以在沒有穿到另一側時停止。同樣，在這種模式下，箭將不停地?fù)p壞靶子，將來靶子可能無法很好地阻止箭。現在，假設在靶子前面有一個金屬盾牌。箭發出后，它會擊中盾牌，無任何損害地彈飛到靶子的旁邊。這就是大多數 SPD 的基本工作原理。SPD 吸收能量（并且根據它們的質地好壞，可以防止浪涌，但仍然會受到損壞），或者將電壓分流到設備接地線中。在大多數情況下，SPD 會將吸收和分流瞬變電壓浪涌的設備組合使用。
圖1-吸收和反射瞬變電壓
鉗位是 SPD 用于限制瞬變電壓的一項功能。鉗位這一過程是由 SPD 內部組件將瞬變電壓降低到所保護的相連用電設備可接受的較低電壓電平。在經過 SPD 的瞬變電壓浪涌削弱電路后，傳遞到相連用電設備的能量被稱為“通過電壓”。同樣，對于大多數 SPD 來說，此過程都不會將瞬變電壓降低到零伏，或者降低到連接的負載正常工作所需要的電平以下。過分地將瞬變電壓削弱到所需電平以下會導致 SPD 本身承擔不必要的負擔。
金屬氧化物變阻器（MOV — 壓敏電阻）是 SPD 中最常使用的一個組件。MOV 是具有特殊半導體屬性的非 線性電阻。在瞬變電壓浪涌進入線路之前，MOV 將保持在非導電狀態，允許電源正常通過。瞬變電壓浪涌進入線路之后，MOV 開始導電，將過剩電壓傳到地。隨著安培數的增加，鉗位電壓的值也會增加，這樣保證傳到設備的“通過電壓”處于可接受的水平，直到瞬變電壓浪涌平息為止。
MOV 通常與熱敏保險絲結合使用，熱敏保險絲位于電源線路和所保護的設備之間，在出現災難性的瞬變電壓浪涌時可以切斷所連接設備的電源。如果瞬變電壓非常大，持續時間很長，它可能會達到 MOV 的峰值工作電 壓，此時 MOV 會處于完全導通狀態。如果出現此故障，熱量可能會導致熱敏保險絲（通常靠近或連接到 MOV）斷開電流，從而阻止向所保護的設備進一步供電。MOV 性能十分穩定，這也是在 SPD 中采用該部件 的原因。MOV 將始終允許通過相同的電壓，在達到同一過剩電壓水平時開始導通，這一特性將一直持續到自身的故障點。
SPD 不能解決所有的電源質量問題。它們無法解決由電力設備提供的AC 電源中的欠壓（低電壓）和過壓（長期過電壓）問題。它們同樣無法降低由非線性負載（如計算機和熒光照明設施系統中的一些發動機和開關 式電源）產生的諧波問題。如果市電線路電壓過低，可以使用 UPS 設備，臨時使用電池供電，直到市電恢復為止。
[page]
接地
接地是最大的電力環境問題之一，對于 SPD 尤為如此。 地是所有電源、信號或數據網絡的必要元素。所有電壓和信號電平都要以地為參考。大多數 SPD 還使用設備中的接地線，以分流瞬變電壓產生的過剩電壓。如果沒有正確接地，這些 SPD 可能無法正常工作。

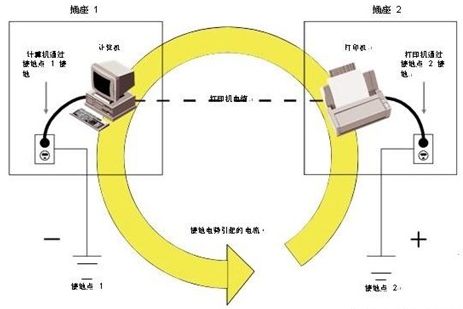

工廠設施中的接地連接只能連接到電力線路配電板上的單一連接點。這種與地面單點連接的方式可以避免由于疏忽而造成多個接地點。多個接地點會造成市電電壓的差異，導致不希望的電流流向低壓數據線。并對數據傳輸造成噪音干擾，雖然不會引起太大的損害，但也可能會形成瞬變電壓浪涌，嚴重?fù)p壞設備傳輸線。圖 2 顯示了一個接地回路示例。每個設備獨立接地（每個電源插座都參照不同的接地點）。如果設備通過某種形式的接地（也導電）數據線連接在一起，就會出現問題。在圖2 中，計算機使用并行通信電纜連接到打印機。如果所使用設備接地點之間存在電勢差（有電荷差異），那么電流可能會通過并行電纜從一個設備流到另一設備，以便中和電荷。這就是“接地回路”，會對設備造成嚴重?fù)p壞，因?yàn)樵O(shè)備在正常條件下只需很小的電力就 可以工作。雖然這個示例只顯示了一處設施，但接地回路也可以在不同設施之間形成。
圖2-接地回路
瞬變電壓分層保護方法
使用 SPD 網絡對瞬變電壓進行分層防御是明智之舉。第一層用于控制進入系統設施的高輸入浪涌，如電線中 的瞬變電壓。這可能是由于閃電引起的。然后，使用其他層控制內部電線和數據線中的瞬變電壓。因?yàn)榇蠖鄶?shù)瞬變電壓浪涌都在建筑物內產生，所以了解和應用 SPD 對于改進任何工廠設施中的電源質量都是非常必要的。
這種分層保護方法是防止大多數瞬變電壓?jiǎn)栴}的最有效手段。這種方式對于防止電線的瞬變電壓?jiǎn)栴}非常重要，對于數據線也同樣重要。對于輸入數據線中的高瞬變電壓，大多數大型設施都具有特定形式的首層防御措施。例如，很多家庭和工廠設施都使用陶瓷氣體放電管或玻璃放電管 SPD（通常由電信公司提供）來幫助將 高容量浪涌降低到基本電話設備（如不需要輔助電源就可以工作的獨立電話）的適宜水平。但是，這些第一層 SPD 允許通過的電壓通常不能將電壓削弱到安全級別，以避免損壞靈敏的用電設備，如計算機的 DSL 或撥號 調制解調器（或甚至是連接到這些調制解調器的計算機）等。對于連接到同軸電纜的其他靈敏用電設備，如音 頻/視頻設備或?qū)拵щ娎|調制解調器設備等，效果也是一樣。出于這個原因，應使用額外的 SPD 進一步削弱從第一層 SPD 傳來的允許通過電壓，保護單個設備。
通常只有在討論電線干擾時才會提及瞬變電壓浪涌。然而，由于有很大一部分瞬變電壓是在系統設施內部的數 據線網絡中產生的，因此有必要重視抑止數據線浪涌的需求。任何導線都是瞬變電壓的潛在載體，在任何系統設施內都會存在許多可以產生感應耦合的因素。當今計算機運行所需的電力閾限越來越低，這意味著即使是非 常小的電力干擾，也要加以重視，以避免數據損失和損壞。通過首先降低外部和其他來源的高浪涌，然后在傳到靈敏的用電設備之前進一步在內部削弱電力，分層保護方法可以理想地抑止浪涌。數據線浪涌抑制對于保護 靈敏設備免遭數據損壞非常必要，可以避免對低電壓數據線造成破壞，還可以防止任何開放電路引入瞬變電壓浪涌。
