- 占板面積小
- 能夠實現整機的薄型化
- 具有高Q值和低ESR值的特性
- 用于手機和智能手機

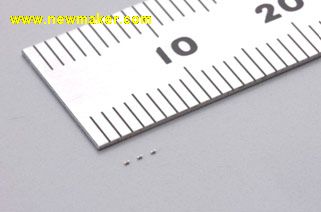

世界首創! 0402尺寸高Q值獨石陶瓷電容器實現了商品化伴隨著手機等小型便攜式電子設備向高性能化方向的發展，安裝在電子設備中的元件的數量正在不斷增加，因此對占板面積小的小型化元件的需求正在逐漸增多。受此影響，市場上特別需要應用于功率放大器等高頻模塊的高Q值獨石陶瓷電容器實現更小型化。為了應對這種需求，針對至今為止最小型的0603尺寸 (0.6×0.3mm) 高Q值獨石陶瓷電容器，我公司積極開展了開發外形尺寸更小的產品的工作。經過努力，我們最終實現了世界首創的0402尺寸GJM02系列產品的商品化。
同時在元件貼裝過程中，由于我們以前采用了紙類包裝品，該包裝紙出現的掉毛掉粉現象會影響表面貼裝生產線上的產品的清潔度，同時還會出現由于紙張靜電而使得貼片機在吸取元件時發生誤動作的現象，以及存儲模塊等因紙張ESD (靜電放電) 而被損壞的問題。因此在開發新產品的同時，我們還需要開發新的適用于超小型元件的包裝方法。正是出于以上這個原因，此次新開發的GJM02系列產品采用了W4P1*2新包裝方法。
產品特點
GJM02系列產品不僅占板面積小，還能夠實現整機的薄型化，并且具有高Q值和低ESR值的特性，能夠節省電力。同時通過采用W4P1新包裝方法，我們能夠提高表面貼裝生產線的良品率。
GJM033系列0603尺寸高Q值獨石陶瓷電容器的更小型產品。
最適用于高頻去耦*3
在VHF、UHF和微波頻段能夠實現高Q值和低ESR*4值
容量允許誤差小
W4P1新包裝方法的優點
可提高表面貼裝生產線上的產品的清潔度
防止因靜電而產生不良品或故障
減少包裝廢棄物
減少元件的運輸和保管費用
系列產品型號
代表產品型號: CGJM0222C1C100JB01
溫度系數: CH (0±60ppm/℃) 電容量: 10pF 允許誤差范圍: J (±5%)
電氣特性
溫度系數: CK (0±250ppm/℃) 容量范圍: 0.2pF～2.0pF
CJ (0±120ppm/℃) 容量范圍: 2.1pF～3.9pF
CH (0±60ppm/℃) 容量范圍: 4.0pF～10pF
額定電壓: 16Vdc
容量范圍: 0.2～10pF
工作溫度范圍: -55℃～+125℃
外形尺寸圖
0402尺寸: L=0.4±0.02、W=0.2±0.02、T=0.2±0.02 (單位: mm)
生產體制
從2011年9月開始量產
