- 印刷電路板佈線指南
- 元件選擇指南
- 接地選擇
- 寄生電感
- 迴路區
■位置
TVS元件應該要加到印刷電路板上輸出入連接器的資料與電源連線上，盡可能將TVS元件安排在接近噪音源可以確保突波電壓在脈沖耦合到相鄰電路板走線前會先經過箝位處理，此外，電路板的TVS走線也應該要短，原因是較短的走線長度也就相當于較低的阻抗，可以確保突波能量會由TVS元件消耗而不是晶片內部的ESD保護電路。將較敏感的走線安排在印刷電路板的中央而非邊緣是處理時保護免受ESD干擾的一個簡單方法，（圖一）提供了印刷電路板布線安排的范例。
（圖一） TVS二極管的箝位效能可以透過將元件安排在接近輸出入連接點，并將連接TVS的走線長度縮短而提高。
■接地選擇
如果可能，保護線路應該將突波電壓并聯到參考點或者是機殼的接地上，如（圖二）所示。將突波電壓直接并聯到晶片的信號接地點會造成接地彈跳現象，在單一接地的印刷電路板上，TVS二極管的箝位效能可以透過利用相對較短且幅度較寬的接地走線將阻抗降到最低來加以改善。

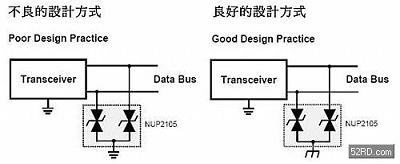

（圖二） 將TVS元件連接到機箱或電源接地點有助于避免噪音信號耦合到受保護晶片的信號接地。
■寄生電感
印刷電路板布局與晶片包裝的寄生電感可能會造成TVS嵌位電壓大幅過載，其中印刷電路板的電感可以透過使用較短的走線長度或具備獨立接地與電源接面的多層板來加以降低，而包裝所造成的電感則可以藉由選用小型化表面粘著式包裝來加以解決。
■迴路區
幅射噪音與受射頻信號影響的問題可以透過盡可能縮減由高速資料與接地線所形成的迴路區大小來降低，一個解決迴路區最小化問題的有效方法是在印刷電路板設計上加入接地面，特別是在走線長度相對較長時，雖然將TVS元件與晶片間的距離盡量加大可以提供隔離，但卻可能增加回路區的面積大小，請參考（圖三）。

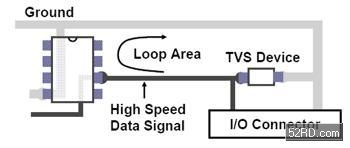

（圖三） 資料與接地走線可能會形成意外的天線功能，提高受射頻信號影響與印刷電路板輻射噪音的可能。[page]
元件選擇指南
■突崩式TVS與二極管陣列比較
突崩式TVS二極管雖然擁有高突波規格，但相對較大的電容值使得這類元件成為負載切換開關與直流電源匯流排保護應用的較佳選擇，相反地，二極管陣列適當的突波規格與較小的電容值則較適用于高速資料連接線的保護，突崩式TVS與二極管陣列通常可以交互使用，但部份電路在選擇適合採用的元件時則需要經過仔細的分析。（圖四）描述了當存在一個電流可以透過資料線流經二極管陣列路徑時所發生的向后驅動問題，如果VDD2大于VDD1，那么資料連接線有可能意外地提供電源給模組1，這個情況可能會造成邏輯晶片的電源啟動問題，或是在斷電后模組1上指示燈被點亮的異常狀況。

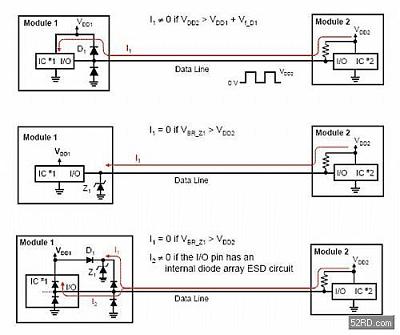

（圖四） 突崩式TVS以及遮蔽二極管是消除可能存在于二極管陣列中向后驅動電流路徑的兩種選擇。
■單向與雙向突崩式TVS二極管
單向與雙向突崩式TVS二極管不同的崩潰電壓（breakdownvoltage；VBR）可以為特定應用帶來不同的優勢，單向式元件擁有反向偏壓崩潰電壓VBR以及相等于二極管前向電壓（VF）的前向偏壓崩潰電壓，另一方面，雙向式元件的崩潰電壓則等于±VBR，單向式二極管的低崩潰電壓對負向突波電壓來說，通常是直流電源線與單電源供電晶片的ㄧ個優勢，相反地，雙向元件的對稱式崩潰電壓則通常能夠提供給差動式輸入或輸出放大器更好的雜訊處理效能，請參考（圖五）。

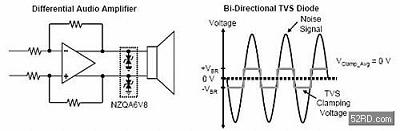

（圖五） 雙向式元件可以將噪音信號嵌位到0V的平均電壓，降低音頻放大器中的交流哼聲與直流雜音。
■外部與內部晶片保護電路的比較
理想的外加TVS元件應該能夠吸收所有突波脈沖的能量，但是在實際上則不然，部分的突波電流能量可能會通過晶片內部的保護電路，一個限制電流流入內部保護電路的方法是使用一顆串接電阻，如（圖六）。雖然內部保護電路在避免組裝時發生ESD失效的表現上相當良好，但保護元件相對較小的尺寸則限制了它們承受正常產品使用情狀下所發生突波信號的能力，另一方面，雖然二極管的突波處理能力與體積成正比，但通常在晶片中整合較大型的保護元件并不實際。

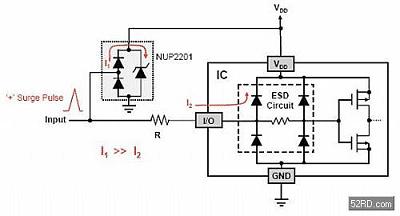

（圖六） 電阻R會促使I1>>I2，確保大部分的突波能量會由外部二極管所吸收。
