【導讀】AI大模型迭代推動算力指數級增長，而存儲帶寬演進滯后，“存儲墻”已成為限制AI系統能效的核心瓶頸——單節點高帶寬需求與傳統存儲接口性能不足的矛盾突出，企業級存儲吞吐瓶頸亟待突破。對此，奎芯科技（MSquare）依托集成電路IP技術積淀，推出ONFI 6.0標準PHY IP解決方案，以優異傳輸、信號處理及適配能力破解存取鴻溝，并借Chiplet布局升級為基礎設施平臺，為AI存儲降本增效提供新路徑。
作為全球領先的集成電路IP供應商，奎芯科技已實現對ONFI 6.0標準的全面支持，旨在破解大數據時代的存取鴻溝。
極致傳輸速率：支持最高 4800Mbps（符合NV-LPDDR4標準），顯著提升閃存控制器與顆粒間的交互效率。
信號穩健性技術：內置 1-tap DFE（判決反饋均衡） 和 Pi-LLT技術，有效補償高速信道中的損耗與衰減。
智能化適配能力：支持 8組Timing Group 及 SCA（獨立指令地址）架構，具備基于固件的訓練能力，能夠完美適配全球主流廠商的存儲顆粒。

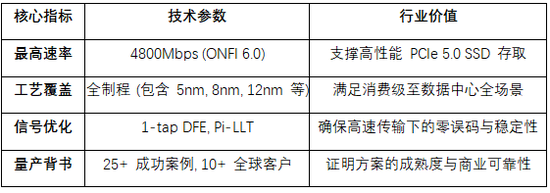

技術規格參數
戰略演進：從單一IP向Chiplet基礎設施平臺跨越
奎芯科技不僅提供“設計藍圖”，更通過 M2LINK 系列產品（如 ML100 IO Die）實現硬件級交付。
解耦架構：將存儲接口與核心SoC物理解耦，弱化熱效應對存儲顆粒的影響，提升系統可靠性。
降本增效：通過國產化供應鏈和先進互聯架構，助力客戶降低約 20% 的系統級成本。
總結
針對AI“存儲墻”痛點，奎芯科技以ONFI 6.0 PHY IP為突破，憑借4800Mbps傳輸速率、先進信號技術及適配能力，打破存儲與計算性能壁壘，為大模型場景提供高效存取方案?？究萍嘉粗共接趩我籌P，順應Chiplet趨勢，通過M2LINK系列實現硬件交付，以解耦架構提效、國產化供應鏈降本，完成從“設計藍圖”到“落地產品”的跨越。
