【導讀】在5G通信、汽車?yán)走_(dá)和物聯網設備快速發展的今天，嵌入式射頻(RF)系統正面臨前所未有的測試挑戰。傳統單域分析方法已難以應對現代RF設計中時域、頻域和數字域信號的復雜交互。本文將深入解析多域信號分析技術如何通過跨域協同測量，為工程師提供系統級驗證解決方案，涵蓋從基礎原理到工具選型，再到典型應用場景的全方位指南。

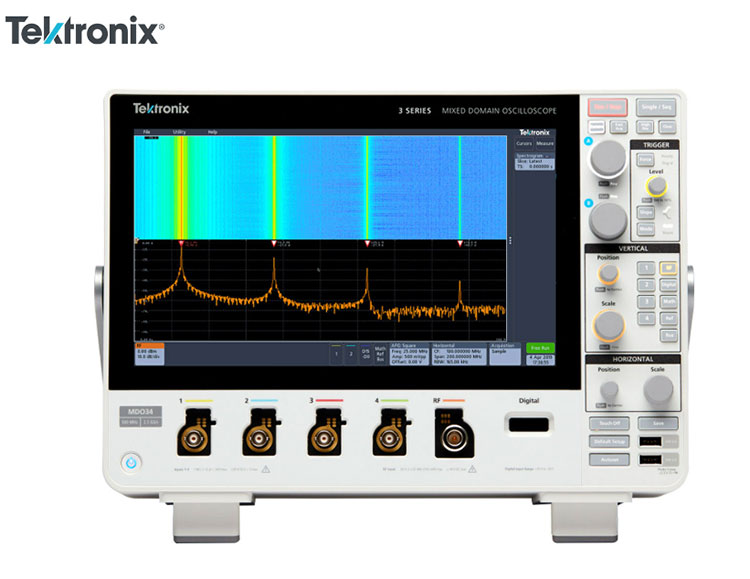

一、多域信號分析：重新定義RF系統驗證維度
多域信號分析技術的核心在于突破傳統測試方法的視野局限，構建時域、頻域與數字域的立體化分析框架。在時域維度，工程師能夠精確捕捉納秒級的信號瞬態變化，比如雷達脈沖的上升沿特性或突發通信的包絡波動。通過高采樣率示波器（如Tektronix 6系列MSO的25GS/s采樣率）捕獲的時域波形，可以清晰展現功率放大器開啟過程中的過沖現象，或者本振信號的相位抖動問題。
頻域分析則依托快速傅里葉變換(FFT)算法，將時域信號轉換為頻譜能量分布。現代頻譜分析儀（如Keysight N9042B）可實現1Hz分辨率帶寬下的相位噪聲測量，準確識別-170dBc/Hz級別的噪聲基底。這對于5G毫米波通信中的EVM優化至關重要，因?yàn)楸菊裣辔辉肼晻?huì)直接惡化高階QAM調制的星座圖性能。
數字域分析專注于離散化信號的邏輯與時序驗證。通過混合信號示波器的16路數字通道（如Tektronix MSO58），工程師可以同步監測FPGA控制信號與RF前端的狀態切換，發現諸如SPI配置時序錯誤導致的收發機工作異常。這種跨域關聯分析能力，使得過去需要數周才能定位的間歇性故障，現在可能只需幾次觸發捕獲就能明確根源。
二、工具鏈解析：構建多域分析的核心裝備
實現高效的多域信號分析需要精心配置硬件工具鏈和軟件處理平臺。矢量信號分析儀(VSA)作為核心設備，集成了寬帶接收機與高級解調算法，能夠同時提供頻譜模板、EVM趨勢圖和星座圖等多維度數據。以R&S FSW系列為例，其256MHz分析帶寬支持5G NR FR2頻段的完整信道分析，而內置的3GPP標準模板可自動判定頻譜輻射合規性。
實時頻譜分析儀(RTSA)憑借其無盲區采集特性，成為診斷瞬態干擾的利器。Tektronix RSA5000系列具有110dB無雜散動態范圍，配合DPX?實時頻譜顯示技術，能夠捕捉持續時間僅3.57μ秒的跳頻信號。在汽車?yán)走_(dá)測試中，這種能力可有效識別FMCW調頻過程中的非線性失真。
高帶寬示波器與專用分析軟件的搭配提供了更靈活的多域測試方案。Tektronix 6系列MSO搭載的Spectrum View功能，允許在時域波形旁邊并行顯示頻譜視圖，兩個域的時間軸完全同步。當觀測到頻域雜散時，只需點擊對應時間點即可跳轉到時域波形，立即檢查該時刻的電源噪聲或數字控制信號狀態。這種"時間-頻譜"聯動的調試方式，大幅提升了復雜EMI問題的排查效率。
軟件無線電(SDR)平臺如NI USRP-2974，通過LabVIEW或Python編程實現定制化多域分析流程。其典型應用包括：1）構建實時信道仿真器，驗證IoT設備在多徑環境下的性能；2）開發自適應干擾消除算法，同步監測時域波形和頻域譜線變化。開源工具鏈（如GNU Radio）的加持，使得SDR成為學術研究和原型驗證的理想選擇。
三、典型應用場景：從5G到汽車?yán)走_(dá)的實戰解析
在5G基站功率放大器測試中，多域分析技術展現出獨特價值。工程師需要同時關注：1）時域的包絡跟蹤精度（影響效率）；2）頻段的ACLR（鄰道泄漏比，決定網絡容量）；3）數字域的控制時序（關乎保護間隔配置）。通過Tektronix SignalVu軟件，可以在同一界面顯示PA開啟過程的時域包絡、頻域頻譜再生以及數字使能信號，快速定位數字預失真(DPD)算法失效的具體原因。
汽車?yán)走_(dá)系統的驗證更凸顯多域協同的必要性。77GHz FMCW雷達的線性調頻特性要求：1）時域上檢查每個chirp的斜率一致性；2）頻域分析相位噪聲和雜散；3）數字域驗證CAN FD總線上的目標信息傳輸完整性。使用是德科技Infiniium示波器配合雷達分析軟件，可以自動測量chirp-to-chirp頻率誤差（應<0.1%），并將結果與數字域的目標檢測結果關聯分析。
物聯網設備低功耗優化也受益于多域方法。在BLE連接過程中，通過同步記錄：1）RF包時序（時域）；2）頻偏（頻域）；3）MCU低功耗模式切換（數字域），工程師可以精確計算每個通信事件的總能耗。R&S CMW500綜測儀結合電源分析儀的方案，能識別出頻偏校準導致的額外喚醒周期，進而優化固件調度策略，使紐扣電池壽命延長30%。
四、實施方法論：從設備選型到自動化測試
構建高效的多域分析系統需要系統化的實施策略。設備選型首要考慮頻率覆蓋范圍——對于sub-6GHz 5G設備，需要至少8GHz帶寬的示波器或分析儀；毫米波應用則要求支持諧波混頻擴展至110GHz。動態范圍是另一關鍵指標，VSA通常提供>80dB的無雜散動態范圍，而高精度示波器（如Keysight Infiniium UXR）通過10位ADC實現>7有效位數。
信號關聯技術是多域分析的核心。Tektronix的TimeSync?技術確保示波器、頻譜儀和邏輯分析儀之間的時間偏差<1ps，實現真正的多儀器同步觸發。在驗證MIMO系統時，這種同步能力可以關聯多個射頻通道的EVM波動與基帶處理器的調度時序。
自動化測試流程構建需依托標準化接口。SCPI指令集支持跨廠商設備控制，而Python的PyVISA庫簡化了測試腳本開發。高級方案如NI TestStand提供可視化測試序列編輯，支持多域參數的綜合判定（如同時檢查EVM<3%和頻譜模板合規）。自動化不僅提升效率，更確保測試結果的可重復性——這對車規級器件認證尤為關鍵。
結語
多域信號分析技術正在重塑嵌入式RF系統的驗證范式。通過時域、頻域與數字域的協同觀測，工程師得以透視復雜系統中的交互效應，將傳統"分而治之"的測試方法升級為整體性系統診斷。隨著5G-A、毫米波雷達等技術的演進，多域分析將更深度集成AI輔助診斷和數字孿生技術，持續推動測試效率的范式級提升。掌握這一技術的企業，將在新一代智能連接設備的研發競賽中贏得關鍵優勢。
