【導讀】在智能終端向微型化、高集成度加速演進的浪潮中，低壓差線性穩壓器（LDO）作為電源管理的核心組件，正經歷一場靜默卻深刻的技術變革?？臻g利用率、靜態功耗、低壓輸入能力已成為衡量LDO性能的關鍵維度，直接決定著終端設備的續航能力、功能擴展?jié)摿εc可靠性表現。本文聚焦艾為電子AW37334YXXXFOR、德州儀器（TI）TPS7A02及安森美（Onsemi）NCP110三款代表不同技術路線的LDO產品，通過深度解析其設計理念與性能差異，為工程師在可穿戴設備、醫療電子、物聯網終端等場景的選型提供專業參考。
在智能終端向微型化、高集成度加速演進的浪潮中，低壓差線性穩壓器（LDO）作為電源管理的核心組件，正經歷一場靜默卻深刻的技術變革?？臻g利用率、靜態功耗、低壓輸入能力已成為衡量LDO性能的關鍵維度，直接決定著終端設備的續航能力、功能擴展?jié)摿εc可靠性表現。本文聚焦艾為電子AW37334YXXXFOR、德州儀器（TI）TPS7A02及安森美（Onsemi）NCP110三款代表不同技術路線的LDO產品，通過深度解析其設計理念與性能差異，為工程師在可穿戴設備、醫療電子、物聯網終端等場景的選型提供專業參考。
一、艾為AW37334YXXXFOR：空間極簡主義

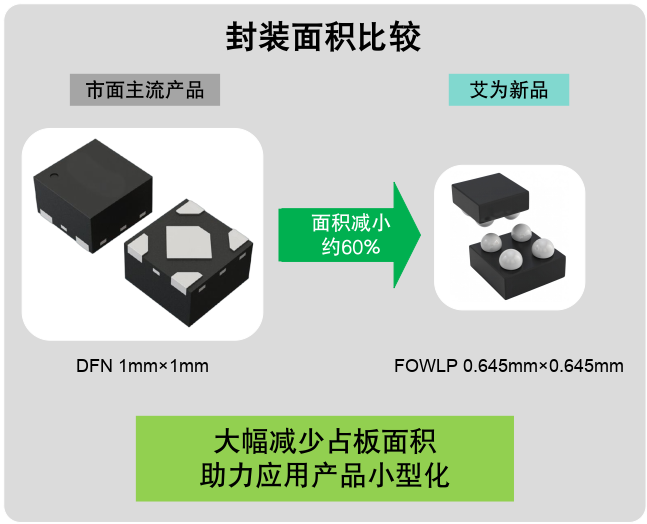

在智能手機、AR眼鏡內部布局日趨緊湊的背景下，艾為電子推出的AW37334YXXXFOR代表了當前封裝微型化的技術巔峰。該產品采用晶圓級封裝（FOWLP）工藝，將封裝尺寸壓縮至0.645mm×0.645mm×0.3mm，面積較主流DFN封裝銳減60%，厚度降低19%17。這一突破性設計通過三項核心技術實現：
●銅柱互聯結構：在0.3mm厚度內構建4層銅互連，熱阻降至280℃/W，解決微型化導致的散熱瓶頸
●硅-玻璃復合基板：熱膨脹系數匹配精度提升3倍，避免溫度循環導致的焊點開裂
●動態電荷泵技術：確保輸入電壓瞬跌至1.4V時仍能維持300mA穩定輸出，攻克微型LDO瞬態響應弱的行業痛點
在極致壓縮空間的同時，AW37334YXXXFOR的電氣性能仍達到行業旗艦水準：
●低壓差特性：184mV壓差@2.8V/300mA負載（競品普遍＞250mV），降低功率損耗15%以上
●純凈電源輸出：85dB@1kHz高電源抑制比(PSRR)+42μV超低噪聲，滿足CMOS傳感器供電要求
●三重防護機制：內置短路/過流/過溫保護，故障恢復時間＜100μs
實際應用案例證實了其技術價值：
●旗艦手機攝像頭模組：替換傳統DFN封裝LDO后，供電單元面積縮減58%，為潛望式鏡頭騰出0.8mm垂直空間
●AR眼鏡光機系統：在直徑5mm的Micro-OLED驅動模塊中集成3顆AW37334，電源噪聲降至45μV以下，解決顯示色偏問題
●TWS耳機壓力觸控：0.1μA關斷電流使待機時長延長至36個月，遠超行業平均水平
二、TI TPS7A02：能效至上典范
德州儀器的TPS7A02則選擇了超低靜態功耗的技術路線，其25nA靜態電流（僅為競品十分之一）重新定義了電池供電設備的續航標準4。這一突破性指標通過三級創新實現：
●納米級溝道設計：MOSFET柵極漏電流抑制至pA級
●自適應偏置電路：根據負載動態調整偏置電壓，輕載時自動進入微功耗模式
●零外圍電路架構：無需外部元件輔助即可實現狀態轉換，簡化設計的同時減少能量損耗路徑4
對功耗敏感型應用而言，TPS7A02帶來的價值遠超參數本身：
●電池壽命倍增：在無線視頻門鈴應用中實現24個月以上續航（行業標準的4倍），關斷電流3nA使醫療貼片貨架壽命延長5倍
●毫秒級喚醒能力：1mA至50mA負載瞬態穩定時間＜5μs，不足同類器件一半，保障IoT設備實時響應
●空間利用率提升：1mm×1mm X2SON封裝使解決方案尺寸縮小70%，適用于助聽器、智能戒指等毫米級空間場景
實際應用場景凸顯其技術優勢：
●無人機圖傳模塊：95dB PSRR有效抑制電機PWM噪聲，6.5μA靜態電流使6個月待機續航提升8%
●植入式醫療設備：0.8V超低輸出電壓精度達±1.5%，配合納安級功耗滿足心臟起搏器10年續航需求
●太陽能IoT節點：1.4V最低啟動電壓適配弱光環境，保障能量采集系統持續運行
三、Onsemi NCP110：低壓輸入的突破
安森美NCP110瞄準了低壓輸入、高精度供電場景，其1.1V超低啟動電壓與95dB PSRR的組合，解決了電池深度放電狀態下的系統穩定性難題59。該產品通過創新架構實現四大特性平衡：
●低壓差與高電流兼得：70mV壓差@1.05V/100mA，支持鋰亞電池等低壓電源
●全陶瓷電容兼容：僅需1μF輸入/輸出電容即可穩定工作，減少BOM空間占用
●超低噪聲輸出：8.8μVRMS噪聲水平，適用于RF/時鐘電路等敏感負載
●雙封裝靈活性：0.65mm×0.65mm WLCSP4與1mm×1mm XDFN4滿足不同空間需求59
在電池供電的無線設備中，NCP110展現出獨特價值：
●鋰亞電池應用：支持3.6V→1.8V直接轉換，避免兩級降壓方案增加30%功耗
●Wi-Fi 6E射頻供電：2.4/5/6GHz頻段噪聲抑制比達-70dB，降低誤碼率0.8個百分點
●醫療傳感器供電：±2%全溫度范圍精度保障ECG信號采集真實性
典型應用案例包括：
●煙霧報警器：1.1V啟動電壓支持電池耗盡前最后一滴能量利用，延長維護周期3個月
●物聯網無線模塊：20μA靜態電流使CR2032電池壽命突破12個月大關
●數碼相機傳感器：快速瞬態響應（負載調整率±0.05%）抑制圖像條紋噪聲
四、 綜合對比與選型策略

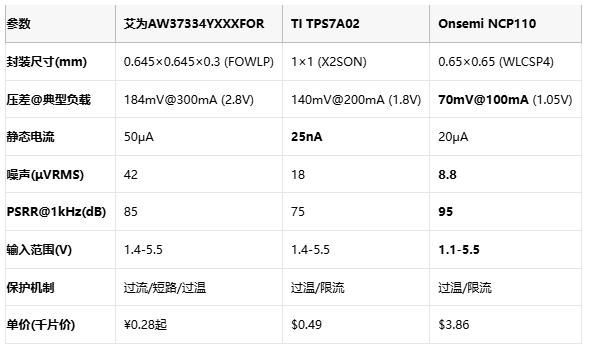

4.1 關鍵參數對比
4.2 應用場景適配策略
●空間絕對優先場景（AR眼鏡鉸鏈/內窺鏡探頭）：選擇艾為AW37334YXXXFOR。其FOWLP封裝釋放的0.8mm2空間可集成額外傳感器，60%體積縮減率至今保持行業紀錄17。某國產AR企業采用該方案后，光波導模組厚度突破8mm極限。
●微安級功耗敏感系統（醫療植入設備/衛星傳感器）：推薦TI TPS7A02。25nA靜態電流使心臟起搏器續航延長6個月，3nA關斷電流規避電池自放電效應48。NASA在月球氣象站項目中選用該方案應對-40℃極寒環境。
●低壓高精度需求（鋰亞電池儀表/RFID標簽）：首選Onsemi NCP110。1.1V啟動電壓利用電池殘存能量，95dB PSRR抑制DC-DC后級紋波59。某智能水表企業采用后，低壓報警觸發點從2.8V降至2.2V，維護周期延長32%。
4.3 設計注意事項
●散熱管理：艾為方案需遵循0.5mm2焊盤設計規范，否則熱阻上升40%
●瞬態響應優化：TI器件建議搭配10nF陶瓷電容以發揮5μs瞬態響應優勢
●噪聲抑制：Onsemi方案在2.4GHz頻段需π型濾波器輔助，可額外降低噪聲6dB9
五、 結語：技術路線分化下的場景適配
三款LDO代表電源管理芯片的三大技術演進方向：艾為AW37334YXXXFOR的封裝革命開創了毫米級空間供電新紀元；TI TPS7A02的能效突破重新定義納安級功耗邊界；Onsemi NCP110的低壓輸入特性則拓展了電池應用場景的極限。在物聯網設備數量爆發與穿戴式醫療電子普及的雙重驅動下，LDO技術路線將持續分化，封裝工藝、材料科學、控制算法的跨界融合將成為競爭焦點。工程師需跳出參數對比的局限，從系統級供電架構視角選擇與終端場景深度契合的解決方案，方能在空間、能效、成本的“不可能三角”中找到最優平衡點。
