【導讀】SiC SBD具有高耐壓、快恢復速度、低損耗和低漏電流等優點，可降低電力電子系統的損耗并顯著提高效率。適合高頻電源、新能源發電及新能源汽車等多種應用，本文介紹SiC SBD的靜態特性和動態特性。
SiC SBD具有高耐壓、快恢復速度、低損耗和低漏電流等優點，可降低電力電子系統的損耗并顯著提高效率。適合高頻電源、新能源發電及新能源汽車等多種應用，本文介紹SiC SBD的靜態特性和動態特性。
SBD（肖特基勢壘二極管）是一種利用金屬和半導體接觸，在接觸處形成勢壘，具有整流功能的器件。Si SBD耐壓一般在200V以下，而耐壓在600V以上的SiC SBD產品已廣泛產品化。SiC SBD的某些產品具有3300V的耐壓。半導體器件的擊穿電壓與半導體漂移層的厚度成正比，因此為了提高耐壓，必須增加器件的厚度。而SiC的擊穿電場強度是Si的10倍。因此，采用SiC半導體，理論上是有可能制造出與Si器件厚度相同、同時其耐壓10倍于Si器件的SiC SBD。例如，耐壓為3300V的SiC SBD漂移層厚度約為30μm，這使其比Si更薄。
SBD是一種單極型器件，因此器件內部不會積聚少數載流子。關斷過程中流過的電流是其n漂移區形成耗盡層期間掃出的電荷，以維持反向阻斷電壓，這種現象類似于快恢復二極管的反向恢復電流。
如圖1為SiC SBD不同溫度下正向壓降對比，其微分電阻具有正溫度特性，可在并聯使用時抑制芯片之間的電流不平衡。這一特性有利于防止SBD熱失控。圖2為SiC SBD不同溫度下正向特性變化。
圖1：SiC SBD（FMF600DXZ-24B）正向壓降
圖2：SiC SBD（FMF600DXZ-24B）溫度特性
圖3顯示了SiC SBD從導通狀態變?yōu)榻刂範顟B(tài)時的電流和電壓波形。對于PIN Si二極管來說，即使二極管關斷，電流仍會繼續流動，直到內部的少數載流子耗盡（反向恢復電流），因此需要一定的時間才能將電流恢復為零。而SiC SBD是單極型器件，沒有少數載流子，只需要為結電容充電所需的電流。此外，SiC SBD的結電容相對較小，因此反向恢復時間短，損耗極小。

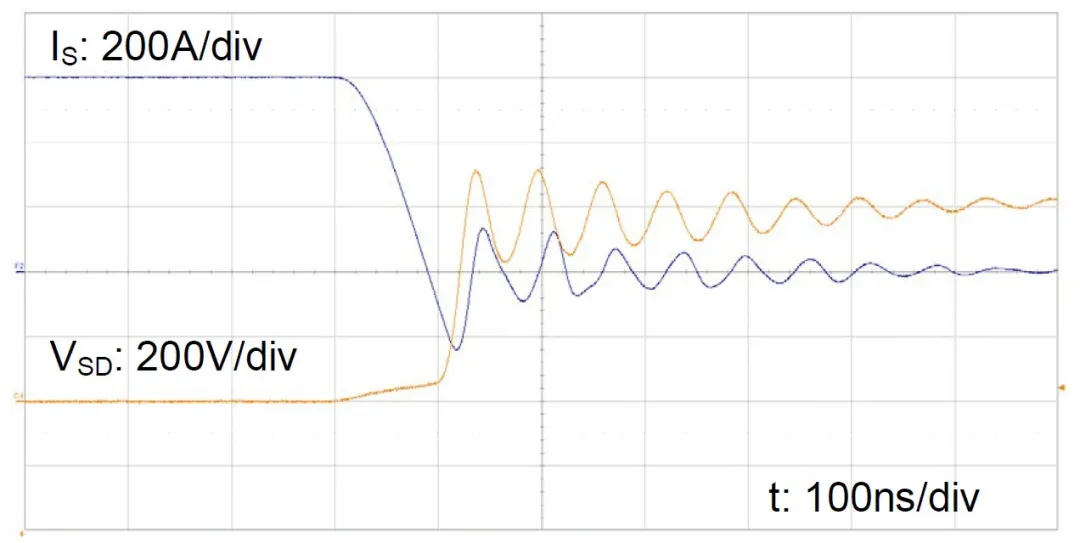

圖3：SiC SBD（FMF600DXZ-24B）關斷波形
三菱電機將高頻IGBT芯片和SiC SBD結合，開發了一系列混合SiC模塊，如表1所示，適合高頻應用。從性價比的角度出發，可以與全SiC模塊進行比較和選擇。

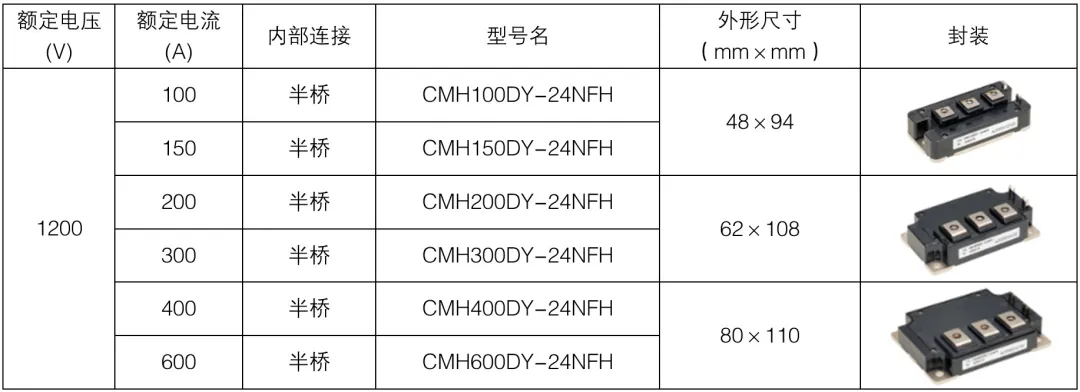

表1：混合SiC模塊
