中國北京，2024年12月4日訊 —— 通常，我們需要通過識別人體發出的信號來控制假肢。目前，通過植入電極的方式控制假肢是最為普遍的技術。然而，這種侵入式方法很可能導致電極的退化或移位。位于德國斯圖加特的多學科聯合體 QHMI 研發了一種全新的方法，他們通過量子傳感器檢測微小且快速的神經信號。靈敏的量子磁力計被置于體外，通過皮膚實現神經信號的測量。目前，科學家們正在使用Spectrum 儀器所提供的超高速數字化儀(M5i.3357)以及任意波形發生器(M4x.6631)對信號進行建模，并最終設計出所需的專用集成電路（ASIC）和光子集成電路（PIC）。
圖（一）移動假肢新方式，通過皮膚上的量子傳感器代替了體內的電極
斯圖加特大學“Cluster4Future QSens”項目負責人兼QHMI聯盟資深科學家Jens Anders表示：“這是量子傳感器探針在現實生活中的首次應用。因為肌肉在10至100皮特（picoTeslas）之間的磁場比地球磁場小6個數量級。迄今為止，還沒有任何方法能夠以非侵入性的方式檢測出肌肉中如此微小的磁變化。測試表明，我們傳感器的靈敏度，足以通過皮膚檢測到肌肉中的神經信號。理論上來說，諸如神經信號較少的上臂肌肉也同樣適用。目前，我們正在努力提升傳感器對飛米（femtoTesla）級別磁場變化的靈敏度，從而在不破壞皮膚的情況下探測到大腦中的信號。”
這項技術的核心是一個由鉆石薄片制成的光學檢測磁共振（ODMR）裝置。鉆石中摻入了含有凈電子自旋的氮空位中心（NV 中心）。因此，其作用就如同微小的條形磁鐵。當綠色激光照上時，就會發出紅色熒光信號。通過加入適當的微波磁場，這種熒光信號就會對外部磁場表現得非常敏感，可以用來精準測量神經信號。

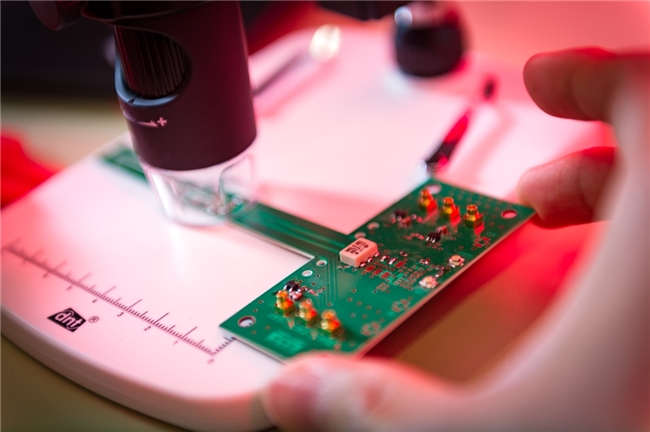

圖（二）帶有定制化集成電路和量子傳感器的測試PCB

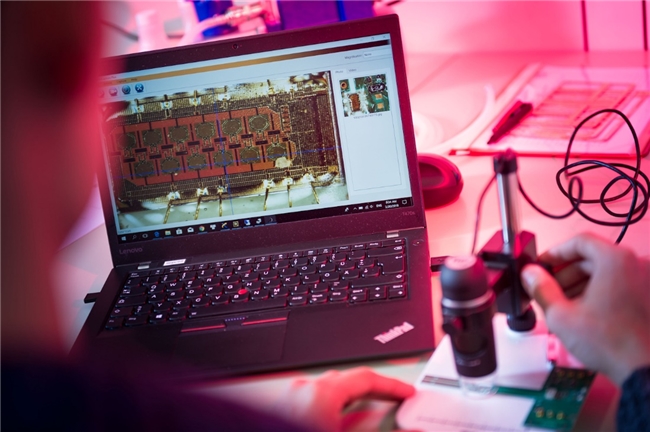

圖（三）用顯微鏡測試PCB上的ASIC
控制氮空位中心自旋所需的微波磁場是由合適的線圈產生，并由微波發射器驅動。這個發射器的基帶信號由任意波形發生器（AWG）產生，以提供所需的載波信號相位和幅度調制，使激發信號在理想的實驗條件下更加穩定。隨后，帶有神經磁場信息的熒光信號會由光電二極管捕獲、放大、濾波和數字化，以便進行高級信號處理。
Spectrum儀器公司的產品能夠在眾多競品中多穎而出的原因有很多。首先，它們具備極高的動態范圍且噪音性能表現極佳，這對于捕捉微弱信號至關重要。其次，產品速度非常快，能夠捕捉與高級脈沖激發方案相關的快速信號，這就需要帶寬至少超過100 MHz以上。第三，從性能與價格的角度來看，Spectrum儀器的產品具有極高的性價比。最后，高于行業基準的五年質保更加令人放心。一般來講，如果研究中的組件在五年內損壞，很難獲得資金來更換故障設備。
M5i.3357數字化儀旗艦產品，采樣率為10 GS/s，分辨率為12位
暢銷產品AWG M4x.6631，輸出率為1.25 GS/s，分辨率為16位
目前，量子傳感器探頭約為一個火柴盒大小。未來，其體積將縮小至1立方厘米左右，并將與電子處理器和電池共同置放于一個大號火柴盒大小的控制盒中。其目標是通過微電子和光子集成技術進一步縮小控制盒，延長電池壽命，使設備電池的使用時間能夠長達一天。該系列假肢預計在未來3、4年可投入使用。
圖二與圖三版權均為斯圖加特大學Max Kovalenko所有
