碳化硅功率器件在功率轉換效率、改進的高溫性能和使用更簡單的電路拓?fù)浣Y(jié)構方面比硅功率器件具有多項優勢。
在電動汽車牽引逆變器、DC/DC 轉換器和車載充電器 (OBC) 等一些需求旺盛的關鍵應用領域，器件特定的導通電阻 ( R DS(on) × A，其中A是傳導面積）是影響器件電容的關鍵品質因數 (FOM)，從而影響硬開關 (HS) 和軟開關 (SS) 拓?fù)渲械男省ｋS著電動汽車的快速充電標準向更高電壓和更高功率的方向發展，可能需要并聯多個設備，這可能導致在管理設備方面面臨系統級挑戰，這些設備在性能方面可能無法很好地匹配時間和溫度。因此，較低的 R DS(on)采用低熱阻封裝的器件在這些高功率應用中具有優勢。
UnitedSiC（現為 Qorvo）致力于級聯 SiC FET 架構，與更傳統的 SiC MOSFET 器件相比，該架構在一些關鍵器件參數（包括R DS(on) × A ）方面顯示出多項優勢。在本文中，我們將討論其新型第 4 代 (G4) 750 V 額定設備中的部分優勢，并比較這兩種設備架構。
UnitedSiC 的級聯 SiC FET 由一個 SiC normally on JFET 器件和一個 normally off Si MOSFET 組成，如圖 1 所示。
圖 1：SiC FET 共源共柵原理圖（：UnitedSiC，現為 Qorvo）
Si MOSFET 是低壓器件，控制開關的導通/關斷。它利用了數十年的產品成熟度及其近乎理想的 MOS 特性，包括完整的 5 V 閾值電壓 (V th )、卓越的 V th穩定性、卓越的跨導提供與現有 Si 解決方案兼容的柵極驅動電壓，以及寬 ± 20V 額定值。
與反載流子遷移率較差的 SiC MOSFET 溝道不??同，Si MOSFET 的溝道電阻非常低。SiC MOSFET 中的總 R DS(on)分量主要來自漂移 (epi) 和溝道電阻 (R ch ) 的組合，隨著額定電壓的降低，前者占主導地位，使其無法在 650-到 750-V 級。在這些額定電壓下，R ch可以超過總 R DS(on)的 50% 。

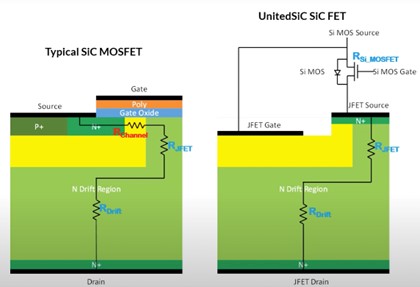

圖 2 顯示了 SiC MOSFET 和級聯 SiC FET 之間的橫截面圖比較。與 SiC MOSFET R ch相比，級聯方法中使用的 JFET 在 p 摻雜柵極（圖 2 中以黃色顯示）之間存在一個常開通道，它對 R DS(on)的貢獻要低得多。相比之下，級聯低壓 Si MOSFET的 R ch也低得多。
圖 2：SiC MOSFET 和 SiC 級聯 FET 橫截面示意圖（：UnitedSiC，現為 Qorvo）

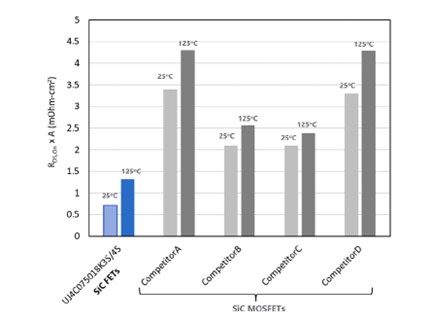

圖 3 顯示了 UnitedSiC 在650 至 750 V 范圍內對其器件與競爭對手 SiC MOSFET 的關鍵R DS(on) × A指標進行的比較。對于 750-V 共源共柵 SiC FET，該指標在 25C 時大約低 3 倍，在 125?C 時大約低 1.8 倍。
圖 3：SiC MOSFET (650 V) 和 750-V SiC FET 級聯R DS(on) × A比較（：UnitedSiC，現為 Qorvo）
圖 4 顯示了同一指標的更廣泛比較，其中查看了R DS(on) × A與一系列器件的額定擊穿電壓 (BV)，包括 Si 超結 MOSFET、SiC MOSFET 和氮化鎵 FET . UnitedSiC 的 G4 SiC 共源共柵 FET 的性能更接近理論極限。
圖 4：R DS(on) × A指標與一系列 FET 技術中的 BV（：UnitedSiC，現為 Qorvo）
我們來看看UnitedSiC在750V電壓等級G4器件上相對于之前的第三代器件所做的一些具體改進：
電壓范圍已從 650 V 增加到 750 V，以更好地針對 400-/500-V 總線電壓。例如，這將滿足當今常用的 1 級和 2 級 EV 充電電壓電源轉換。
改進的單元密度以及進一步的襯底減薄技術已經能夠降低關鍵的R DS(on) × A FOM。這降低了給定管芯尺寸的傳導損耗。
對于給定的 R DS(on) ，較小的裸片尺寸以及其他設計改進會導致較低的輸出電容 (C OSS )/存儲能量 (E OSS )，從而減少 HS 拓?fù)洌ɡ鐖D騰柱 PFC）在連續導通模式下的損耗. 較低的時間相關 C OSS還可以在 LLC 等 SS 電路中實現更高頻率的操作，從而提高系統效率。
G4 器件中較低的反向恢復電荷 Q rr改善了 HS 導通損耗。
顯示了 UnitedSiC 750V、6mΩ 器件與具有相同 BV 額定值的競爭對手 SiC MOSFET 之間的參數比較。這兩款器件代表了目前市售的 R DS(on) 750-V SiC 器件。
UnitedSiC 共源共柵 SiC FET 與具有相似 R DS(on)和 BV 額定值的 SiC MOSFET 之間的參數比較
表中的綠色顯示級聯 FET 的相對優勢，而黃色顯示劣勢。讓我們更詳細地討論這些特征：
共源共柵器件具有接近 5-VV th并允許 0- 至 12-V 柵源 (V gs ) 驅動。這使得該器件可以方便地使用任何 Si 或 SiC 柵極驅動器，同時還確保了良好的抗噪性。較低的驅動電壓和較低的柵極電荷 (Q g ) 可降低柵極驅動器損耗。
共源共柵體二極管壓降 (V f ) 的正向壓降要低得多，接近 1 V。這是第三象限中 Si MOSFET 二極管壓降和 JFET 電阻的總和。在 SiC MOSFET 中，V f的范圍為 3 至 5 V，隨著負 V gs的增加而增加，這可能是完全關閉柵極所必需的。較低的Vf可降低第三象限 HS 操作期間的死區時間損耗，并在 SS 電路中失去諧振時實現良好的性能。
在 HS 應用中，反向恢復損耗可能是總開啟損耗 (E on ) 的重要組成部分。圖 5 顯示了 UnitedSiC 完成的反向恢復波形的比較，顯示其級聯結構中的電荷 Q rr低得多。
比較共源共柵 SiC FET 和 SiC MOSFET 的反向恢復波形（：UnitedSiC，現為 Qorvo）
在 HS 應用中，有源開關輸出電容 C OSS的放電能量 E OSS可能是 HS 期間總 E on和 E off的很大一部分，如圖 6 所示。而 E on和 E off損耗很難比較來自不同的供應商，因?yàn)樗鼈內Q于外部條件，如使用的柵極電阻、電路寄生和允許的過沖，表 1 可用于得出一個廣泛的結論，即級聯 FET 中 HS 損耗的權利較低，源于較低的R DS(on) × E OSS產品。
在 EV 牽引逆變器等電機控制應用中，短路性能是負載可能短路的應用中器件穩健性的重要指標。柵極驅動器需要在此事件期間響應以關閉驅動器 FET 并防止災難性故障。FET 的短路耐受時間 (SCWT) 是衡量其承受此類高壓/大電流事件能力的指標，大多數 SiC MOSFET 的額定短路耐受時間約為 3 s 或更短（如果有的話）。級聯結構中的 SiC JFET 在較高電流傳導下自然傾向于夾斷溝道，這會提高 SCWT 性能。
與 SiC MOSFET 中更平坦的響應相比，共源共柵 FET的 R DS(on)溫度系數更高，在統設計期間必須予以考慮。
級聯方法的另一個潛在挑戰是間接轉換率控制，因?yàn)?JFET 的柵極在當前設備中無法直接訪問。與外部柵極電阻器 (R g )的簡單調諧相比，使用小型緩沖器可以很好地管理這一點，從而降低關斷損耗、更清晰的波形和更短的延遲時間。
UnitedSiC的低 R DS(on) G4 級聯 SiC FET 器件的優勢使其非常適用于 EV 牽引逆變器、DC/DC 轉換器、EV OBC 系統、EV 無線充電器以及 AC 和 DC 斷路器等應用。UnitedSiC（現為 Qorvo ）在此 750-V FET 系列中提供 6 mΩ 至 60 mΩ的 R DS(on)范圍，使設計人員可以靈活地選擇更低的損耗和更高的效率或更低的成本。他們還在該 G4 系列中提供額定電壓為 1,200 V 的共源共柵器件，可滿足使用 800 V 總線電壓的更高電壓 3 級直流快速充電要求。
