前幾天，看到一個比喻，說鎖相環是一個電路的心臟，沒有它，整個電路都工作不了了。
想想也是，沒有鎖相環，混頻器沒法變頻，ADC沒法采樣，確實很重要。
實際的PLL電路肯定相當復雜，不過，可以從簡單的看起。
一個最最簡單的PLL，有三部分組成，VCO，鑒相器(PD)和低通濾波器。
這篇文章呢，就先講講鑒相器的原理。
鑒相器(Phase Detector/PD)
鑒相器，英文名為Phase Detector，簡稱PD。
Phase Detector直譯過來為相位檢測器，讀上去好像比鑒相器通俗一點哦。
相位檢測器，就如其字面意思，就是檢測相位用的。不過呢，它是對兩個信號的相位差做出反應。也就是說，它不管你相位的絕對值，它是比較兩個相位的相對值。

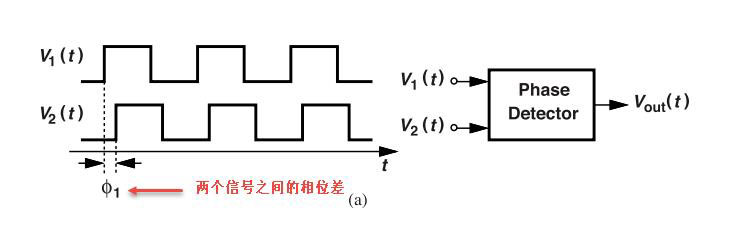

相位檢測器的輸出呢，一般是一個電壓，而且這個電壓與相位差呈線性關系。如下圖所示。
它的主要工作時用來測量兩個信號之間的相位差，然后輸出一個參量，比如說電壓。而這個電壓與相位差呈線性關系。

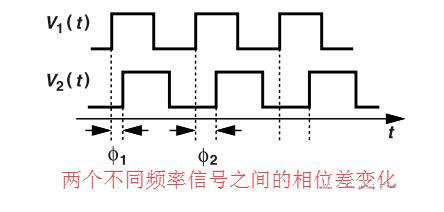

如果V1(t)和V2(t)的頻率不相等的話，兩者的相位差則會隨時間發生變化。如下圖所示。
PD怎么實現呢？
那上述的功能怎么用電路實現出來呢？
異或門
或許你想不到，一個簡單的異或門(XOR)就可以實現上面的功能。當然，實際電路可能比這個復雜，這個等我了解到了，再談。
目前，先從原理層面上看看。

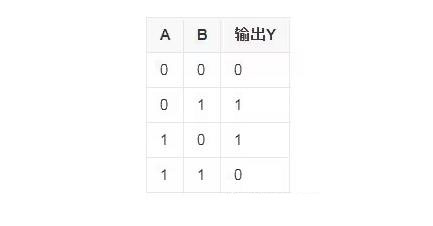

異或門的真值表如下：
換成文字描述就是：當兩個輸入相同時，輸出為0；當兩個輸入不同時，輸出為1.

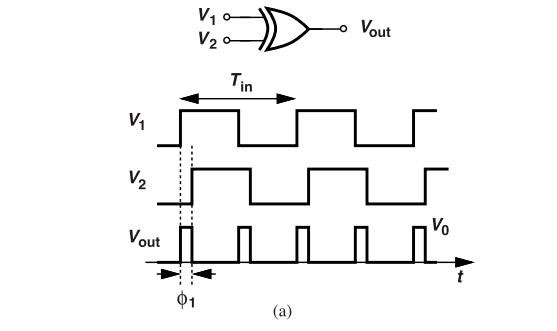

異或門當做PD來使用時，其工作原理如下圖所示。
如上圖所示，兩個方波信號V1和V2，而V2的相位比V1滯后，即V2的變化沿要比V1的來的晚一點。
在一個周期內，V1和V2會有一段時間，電平不一致。
當V1和V2經過異或門時，兩者電平不同時，異或門輸出高；當兩者電平相同時，異或門輸出低。這樣，異或門就將V1和V2的相位差，與電壓輸出連接起來了。
輸出Vout是一系列的脈沖信號，因為上升沿處要高一次，下降沿處要高一次，所以該脈沖信號的頻率是輸入信號的2倍。
脈沖寬度與信號之間相位差的大小成正比關系，也就是說，相位差大，脈沖寬；相位差小，脈沖窄。
脈沖信號的平均值如下圖所示，與相位差線性相關。

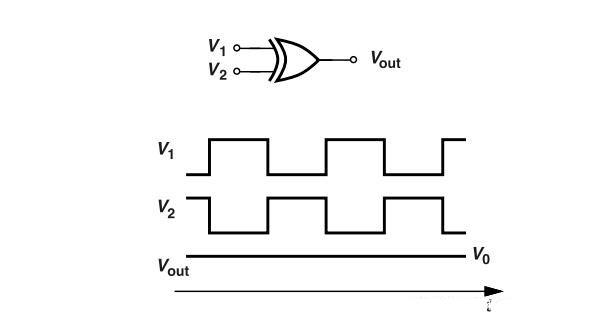

當V1和V2相差180度時，這時Vout的輸出恒定為1, 此時Vout的平均值最大。
當V1和V2的相位差超過180度時，Vout的平均值開始線性下降。

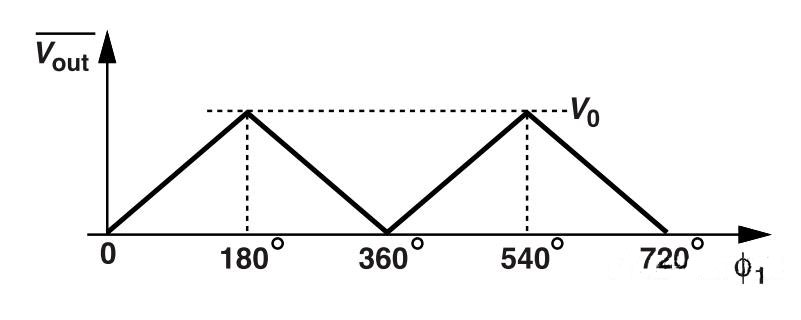

因此，當XOR作為PD時，其輸入輸出的特性曲線如下圖所示。
另外，模擬乘法器(或者混頻器)，也可當成PD來使用。想不到吧？
其輸入輸出特性曲線如下圖所示。
參考文獻：
Razavi, Design of CMOS Phase-Locked Loops
