【導讀】我的全差分電壓反饋型放大器的穩定性似乎受反饋電阻值很大影響——RF/RG比始終正確，到底發生了什么？
我的全差分電壓反饋型放大器的穩定性似乎受反饋電阻值很大影響——RF/RG比始終正確，到底發生了什么？
信號需要增益時，放大器是首選組件。對于電壓反饋型和全差分放大器，反饋和增益電阻之比RF/RG決定增益。一定比率設定后，下一步是選擇RF或RG的值。RF的選擇可能影響放大器的穩定性。
放大器的內部輸入電容可在數據手冊規格表中找到，其與RF交互以形成傳遞函數中的一個極點。如果RF極大，此極點將影響穩定性。如果極點發生的頻率遠高于交越頻率，則不會影響穩定性。不過，如果通過f = 1/(2πRFCin,amp)確定的極點位置出現在交越頻率附近，相位裕量將減小，可能導致不穩定。

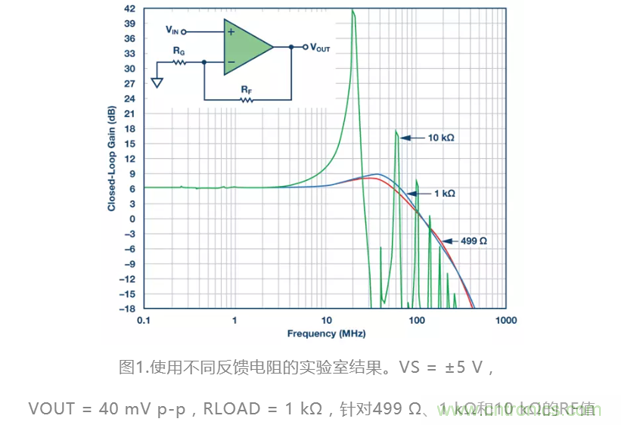

圖1的示例顯示小信號閉環增益與 ADA4807-1電壓反饋型放大器頻率響應的實驗室結果，采用同相增益為2的配置，反饋電阻為499 ?、1 k?和10 k?。數據手冊建議RF值為499 ?。
小信號頻率響應中的峰化程度表示不穩定性。RF從499 ?增加至1 k?可稍微增加峰化。這意味著RF為1 k?的放大器具有充足的相位裕量，且較穩定。RF為10 k?時則不同。高等級的峰化意味著不穩定性（振蕩），因此不建議。

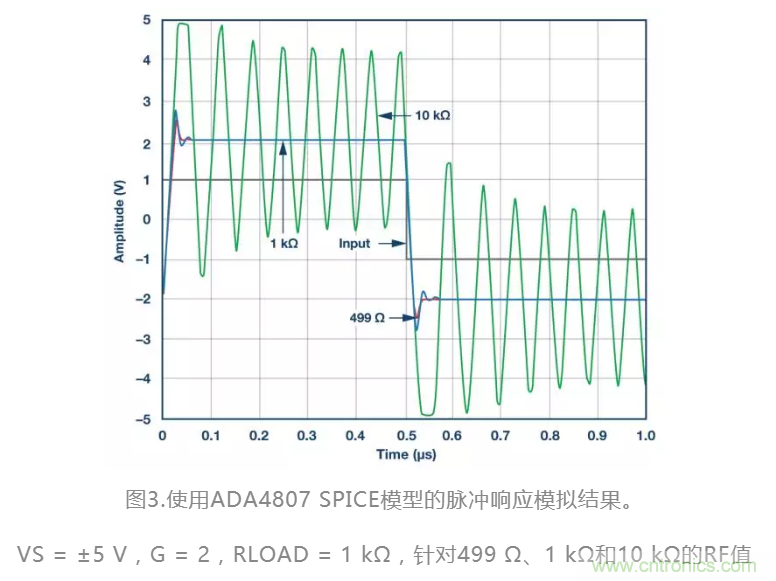

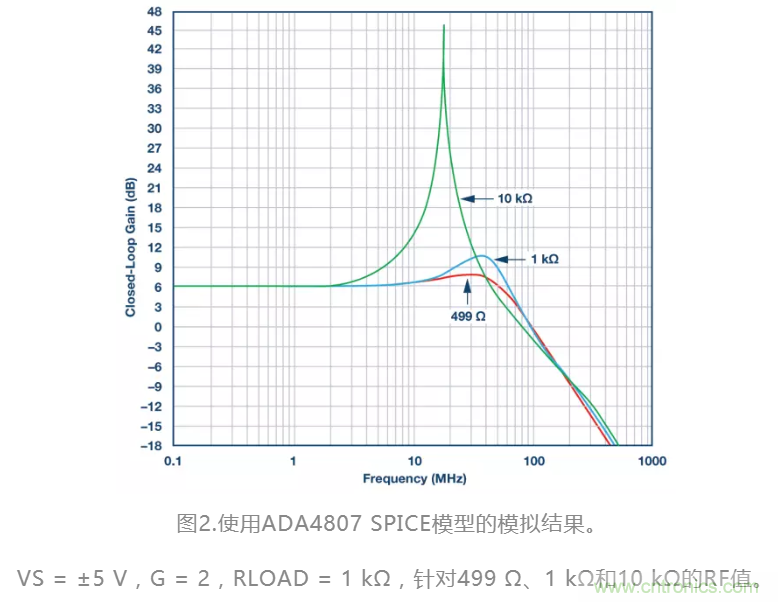

在實驗室中驗證電路不是檢驗潛在不穩定性的強制步驟。圖3顯示使用SPICE模型的模擬結果，采用相同的RF值499 ?、1 k?和10 k?。結果與圖1一致。圖3顯示了時域內的不穩定性。

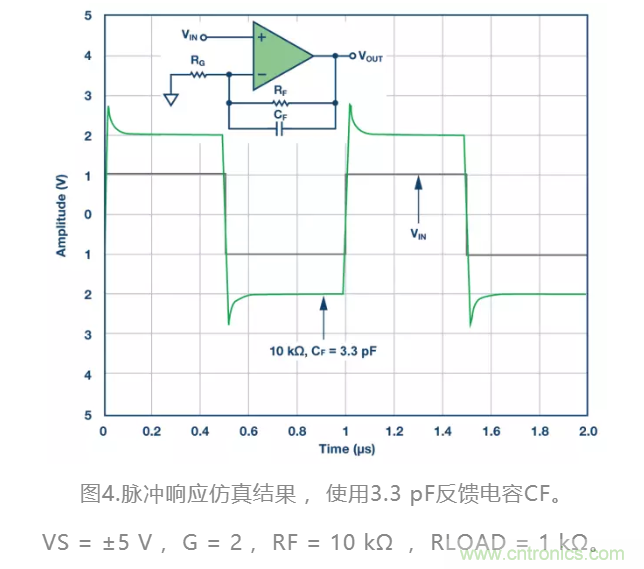

通過在RF兩端放置反饋電容給傳遞函數添加零點，可以去除圖4所示的不穩定性。
RF的選擇存在權衡，即功耗、帶寬和穩定性。如果功耗很重要，且數據手冊建議反饋值無法使用，或需要更高的RF值，可選擇與RF并聯放置反饋電容。此選擇產生較低的帶寬。
為電壓反饋型和全差分放大器選擇RF時，需要考慮系統要求。如果速度不重要，反饋電容有助于穩定較大的RF值。如果速度很重要，建議使用數據手冊中推薦的RF值。忽略RF與穩定性、帶寬和功率的關系可能妨礙系統，甚至阻礙系統實現完整性能。
