【導讀】開關電路的特點是工作在截止—放大，放大—飽和截止—飽和等狀態。它們的直流電壓及直流電流是隨信號的有無而變化，即有信號和無信號下的直流電壓和直流電流是不同的。
開關電路的特點是工作在截止—放大，放大—飽和截止—飽和等狀態。它們的直流電壓及直流電流是隨信號的有無而變化，即有信號和無信號下的直流電壓和直流電流是不同的。這些電路是非線性的，信號通過時會產生直流分量，正是這個新的直流分量改變了原來的工作狀態，從而進入一個新的工作狀態我們測得的靜態動態電壓差也反映了這個事實，可以根據這個電壓變化推測信號是否進入被測電路。
由于萬用表交流電壓檔的靈敏度低以及內阻也低，所以交流檔只能用于測試某些有一定輸出能力部位的輸出電壓。正弦交流電壓可以用萬用表交流檔直接進行測試，一般電路中的電壓往往都包含有脈動成分，即交流直流同時存在，這樣的話就必須要隔斷直流測試他的交流電壓，具體方法就是在萬用表的交流檔上串聯一個電容。
對于某些電路，有時還需要測試電路的電流，以確定電路的工作是否正常。測試直流電流時，既可以斷開電路串入電流表，也可以不必切斷電路只測出電路中相關電壓電阻的值來進行計算出電流值。
我們已知電路的應有的工作狀態，為了辨認電路是不是處于這種狀態就必須掌握根據電壓值判斷工作狀態的方法。晶體管的工作狀態由發射結和集電結的偏置方向決定，而偏置方向可以通過測量三個引腳的電壓來判斷。需要說明的是：上述判斷方法不適合用于振蕩電路和BE結反偏的電路。因為它們的反偏電壓是信號通過BE結自己產生，并非外加的。
振蕩器發射結的偏置狀態一般是正偏不足，反偏狀態。如果BE結電壓達到正常偏置電壓時便停止振蕩。

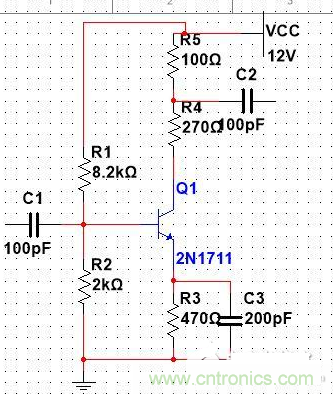

因為電源到集電極之間都有一定的電阻，當集電極電流變化時集電極電壓將隨之變化。所以改變偏置狀態之后觀察集電極電壓的變化就可推出其電流的變化，進一步判斷晶體管有無放大能力。這類放大電路不論有無信號，其工作點是不會變的，故此法具有可行性。方法是短路被測管的BE結，應出現：
UBE=0V,IB=0,IC=0。UCE=VCC。UE0。
即晶體管如同斷路一般。但該方法不能用于直接耦合電路，因為該方法會引起電路工作失常。對于該種電路，無信號時是飽和狀態，這是也可以采用短路BE結觀察UC的變化情況。工作于該種狀態的晶體管，在無信號時已經是截止，只有外加偏流才能改變狀態，方法是在被測管的基極與電源或者與地之間外接一個電阻，使之得到正偏，這個電阻可以在5~10千歐。
