【導讀】光纖快速連接器/冷接子是一種極具創新性的現場端接連接器，它具有體積小、可快速端接的特點，而且造成的損耗小、穩定性高，是光纖系統必不可少的光纖連接器件。這里將介紹光纖快速連接器/冷接子的內部結構，工作原理，特點和應用等。

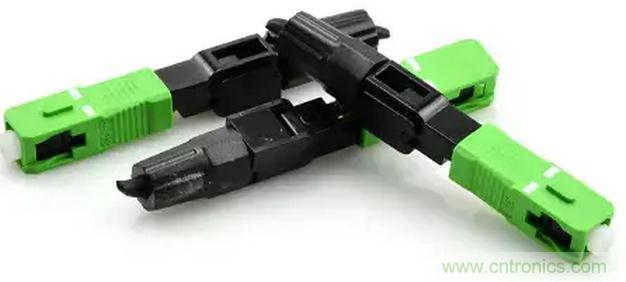

光纖快速連接器/冷接子
光纖快速連接器/冷接子是一種極具創新性的現場端接連接器，它內部包含工廠預裝的光纖、預研拋的陶瓷插芯以及一個機械接續機制，端接時只需將引入光纖或室內光纖插入到該機械接續機制即可，無需借助其他工具，端接過程只要2分鐘左右，大大節省了安裝時間。目前市場上的光纖快速連接器/冷接子可以端接直徑為250 μm、900 μm、2.0 mm和3.0 mm的單模光纖和多模光纖。光纖快速連接器/冷接子可直接應用于樓道、入戶線纜等環境，無需多余保護，基本能達到原線強度，降低了布線要求，因此大大提高了FTTH光纖布線的速度，是實現全光網絡的重要保障。
光纖快速連接器/冷接子的內部結構

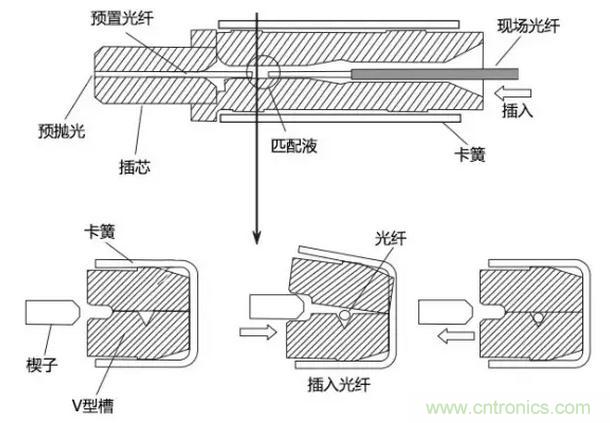

如下圖所示，光纖快速連接器/冷接子內部的插芯和端面都在出廠前經過了預研磨和預拋光，機械接續機制位于插芯的末端，用來固定插入的光纖。從下圖我們可以看出，機械接續機制主要由V型槽和夾持元件組成；當需要插入光纖時，用楔形夾打開V型槽，方便光纖順利插入，當光纖插入到V型槽并固定后，從V型槽中拔出楔形夾即可。
光纖快速連接器/冷接子的工作原理

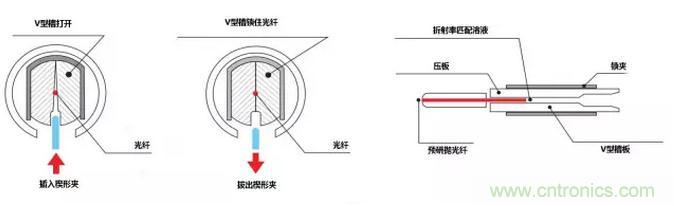

光纖快速連接器/冷接子可分為預置光纖和非預置光纖兩大類。預置光纖快速連接器/冷接子的接續點在連接器內部，并預置有匹配液；非預置光纖快速連接器/冷接子的接續點在連接器表面，不預置匹配液，直接通過適配器與目標光纖對接。非預置光纖快速連接器/冷接子的工作原理很簡單，這里不做贅述。下面詳細說明預置光纖快速連接器/冷接子的原理：如下圖所示，預置光纖膠接在插芯中，接續點設在放有折射率近似纖芯的導光材料-匹配液的V型槽中，從而實現預置光纖和目標光纖的無縫貼合。
光纖快速連接器/冷接子的特點和應用
主要特點：接續的穩定性好、插入損耗小、使用成本很低、安裝速度非?？旌桶惭b維護非常簡單。
主要應用：光纖通信應用、光纖到戶（FTTH）應用、有線電視應用。

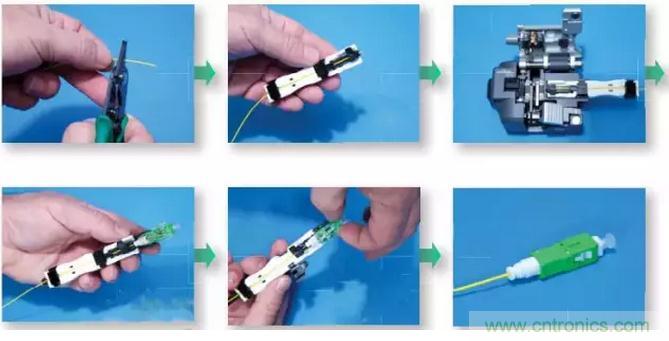

光纖快速連接器/冷接子的使用步驟
盡管光纖快速連接器/冷接子的的使用十分簡單，安裝時仍要遵循正確的步驟，總的來說，光纖快速連接器/冷接子的安裝過程如下：
第一步：準備光纖快速連接器/冷接子、光纖剝線鉗、光纖切割刀、光纖清潔工具等；
第二步：給光纜戴上連接器尾套；
第三步：用光纖剝線鉗剝除光纜的外護套，清潔光纖，然后用光纖切割刀切割裸纖，裸纖的長度根據具體情況預留；
第四步：將光纖插入到光纖快速連接器/冷接子中；
第五步：按下壓蓋，鎖緊光纖；
第六步：給光纖快速連接器/冷接子戴上尾套。
注意事項
光纖快速連接器/冷接子極易受到污染，應使其遠離灰塵、污染物較多的區域。
光纖切割的結果對光纖快速連接器/冷接子的性能具有重要影響，最好使用自動光纖切割刀，以獲得最佳的切割效果。
在光纖快速連接器/冷接子中插入光纖時，應緩慢插入，以防止損壞光纖，導致光纖的傳輸性能不佳。
在光纖快速連接器/冷接子安裝完之前不要移除其防塵蓋。
選擇質量上乘的光纖折射率匹配溶液非常重要，這會大大延長光纖快速連接器/冷接子的使用壽命。
