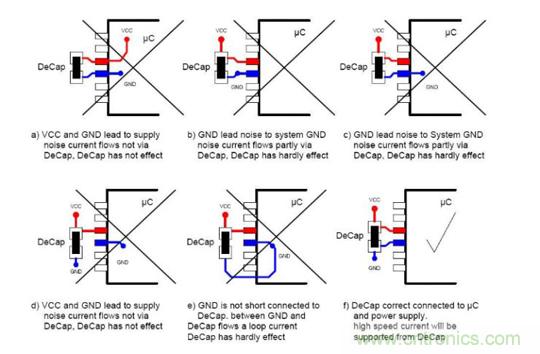

【導讀】一顆小小的退耦電容，引發的糾結，首先來說說退耦電容的布局布線，下圖中a-e都不對?是由哪些因素引起的呢？
一顆小小的退耦電容，引發的糾結，首先來說說退耦電容的布局布線，下圖中a-e都不對?是由哪些因素引起的呢？
如上圖，這種位置的電容，一般有兩個作用。
一是為IC電源提供瞬間工作所需的大電流(也有的叫旁路)
二是作為一種去耦的作用，即抑制IC內部的雜訊如振蕩器的多次諧波傳到電源里而干擾其它電路的，也就是說雜訊不要傳遞到電源層或地層。
不過在此圖中已經標注了此電容為去耦電容。
對于第一種情況，不一定非要經過電容后，才接到IC的電源或地引腳，但要盡量的靠近。典型的例子是BGA封的去耦合電容，一般都放在背面。盡量靠近的情況下，也要注意電容到電源和地平面的布線，越短、越粗越好;否則會引入布線電感。因瞬時電源的補給也是找最短阻抗路徑的，過大的分布電感會帶來不利因素。
對于第二種情況，IC的電源先經過電容后，再接到電源或地層，這是最好的，這樣雜信先由電容去掉了，就不會到電源或地層上了。
圖中a到e里，噪聲從的地線和電源線出來的后，在到達這個退耦電容之前已經通過過孔的支路跑到其它電路里去了，圖中的f的走法比較好。也不是說不這樣走線就一定就會出問題一定就不行了，比實際pcb走線的時候由于各種客觀原因不一定能完全滿足這個走線標準，只能說盡量按圖中f的方式來。
另外再這種情況，尤其要注意不要在布線中引入過大的電感，因高頻雜信，及其高次諧波，其頻率都很高，而在高頻下，小小的電感都會帶來較大的阻抗，至高頻雜信不能由電容低阻地耦合到地，從面降低了去耦效果。
再來說說退偶電容為何大都取值104電容?
這叫去耦而非濾波，用于對付電源回路中的高頻噪聲。對于常規低速數字電路和一般模擬電路而言，其工作頻率不算高，104電容的頻譜特性已經可以滿足，而頻譜特性可以滿足時，容量越大越好，所以這些電路多用104的去耦電容。不過容量越大的電容，其ESL也越大，高頻特性也就越不好，高頻電路去耦時就需要用到小容量的去耦電容，對于GHz級的電路，去耦電容甚至需要用到10pF量級的，這時往往采用多種不同容量的電容并聯來去耦。
還可以引申到各種電路上各個節點的電容，對于電容取值可以不用去關心去耦和濾波的區別。這個是去耦電容也好，濾波電容也好，是為了濾除電源上的噪聲的。
對于音頻等低頻，一般需要再并聯更大容量的電解電容。
對于數字電路，104就可以了。
對于高頻電路，一般需要104、102、100P、10P等多個電容并聯。
和電容的等效電路有關，和頻率有關。比如39P適合900MHz，10P適合1800MHz。
