【導讀】電機作為智能家電的核心部件，對現代生活有著至關重要的影響。在家庭電能消耗比例中，電機耗電占家庭耗能20%以上，因此電機節能成為家庭節能中最為關注的問題。在各式家電應用中，如家電風機、壓縮機、水泵、洗衣機、洗碗機、商業縫紉機和吸塵器等，電機控制器的功率高達1KW，且要求產品高效率、高可靠性和長壽命！這些緊湊型電機控制器均要求器件必須具有低損耗且好的熱特性。貝能國際力推英飛凌高效電機驅動解決方案，基于TRENCHSTOP™ IGBT6將緊湊型電機控制器總損耗減少20%以上。
英飛凌公司TRENCHSTOP™ IGBT6系列是為滿足電機驅動器的這些特定需求而設計的，該系列器件經過優化擁有最低的開關損耗，這對于開關頻率高達30 kHz的系統尤為重要。此外，為了降低總損耗，IGBT6的反并聯二極管采用恢復特性軟且快的Rapid 1 二極管。
TRENCHSTOP™ IGBT6具有高達650 V的阻斷電壓和短路額定值，是實現堅固的電機驅動的關鍵因素。該器件可提供TO-220 FullPAK封裝和DPAK封裝。
關鍵特性：
650 V的阻斷電壓
適合8-30 kHz的開關頻率
具有更低的VCE(sat)和Vf
3 μsec短路能力
主要優勢：
優異的熱性能，尤其是在較高頻率時
低損耗可滿足高能效要求
增加設計裕度和增強可靠性
測試比較：
600/650V IGBT 飽和壓降(VCE(sat) ) vs開通損耗(Eon ) & 關斷損耗(Eoff）比較測試條件： TC = 150°C, IC = 15 A, Rg = 25, VGE = 15 V。
TRENCHSTOP™ IGBT6 IKA15N65ET6 TRENCHSTOP™ IKA15N60T Gen5 IRGIB15B60KD1P

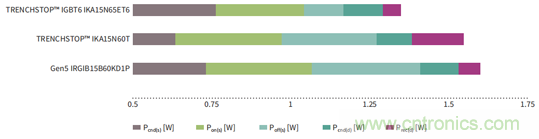

功率損耗：
測試條件：550 W @ TA = 25°C, 10 kHz, same dv/dt
應用優勢：
適用于需要更高效率的電機驅動系統
為要求最佳效率級級別的小驅動器進行優化
最低的開關損耗有利于更好的熱管理和更方便的設計
總損損耗減少20% 以上
典型應用框圖：
典型應用：
家電電器、泵 & 風扇、伺服驅動器、PMSM 驅動器等
英飛凌在不同電流級別提供全面的產品組合，TRENCHSTOP™ IGBT6改進散熱特性還有助于提高可靠性及元器件熱應力。工作溫度降低還可減小散熱器件的尺寸，這有助于節省系統成本。另外，由于散熱要求有所降低，設計人員也可以選擇更高的設計裕度，實現更高功率密度。
