單向型的DC-DC變換器是目前應用范圍最廣的類型，通常情況下，工程師會按照輸入與輸出間是否有電氣隔離將其劃分為兩種類型。其中，沒有電氣隔離的稱為不隔離的直流交換器，有電氣隔離的稱為有隔離的直流變換器。本文將會以不隔離的基本升壓DC-DC變換器（圖1）和隔離的半橋直流變換器（圖2）加以比較，來說明兩類DC-DC轉換器在拓撲結構方面的不同之處。
圖1 不隔離的基本升壓直流變換器

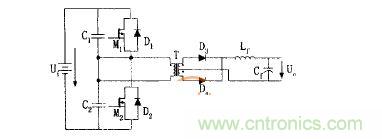

圖2 隔離的半橋直流變換器
從上圖所展示的兩個拓撲結構中，我們可以很容易的看出兩者之間的不同之處。圖2所展示的隔離半橋直流變換器結構復雜，所用的元器件數量和種類都比較多，而圈1所展示的基本升壓直流變換器的結構就要簡單很多，所用的元器件數量和種類都比較少。由于受到變換器體積的限制，隔離的半橋直流變換器在工作中必須采用高頻變壓器，因此相應的開關管只能采用功率MOS管。圖1則可以采用IGBT管，IGBT管兼?zhèn)淞薓OS管和BJT管兩者的優點，具有驅動簡單、速度高、通態壓降低、耐壓高和可以承受大電流等優點，因此在大功率的工業應用場合得到了廣泛的應用。
除此之外，在MOS管導通方面兩者也有差距。隔離的半橋直流變換器MOS管導通壓降要高于圖1中基本升壓直流變換器的IGBT管，且后者的MOS管的導通損耗要低于前者導通損耗，而且圖2中還有2個整流二極管的導通損耗。因此，為了實現雙向能量變換功能，圖1可以很容易地通過與其他的開關元器件相配合采用一套DC-DC變換器來實現，而圖2則難以采用一套變換器實現，采用兩套變換器會使得整個變換器裝置體積增大。
