- 采用增強型設計
- 能夠在緊湊型存儲應用中實現更高的可靠性
- 是下一代1.8英寸串行I/O存儲解決方案的代表產品
- 用于1.8英寸存儲器

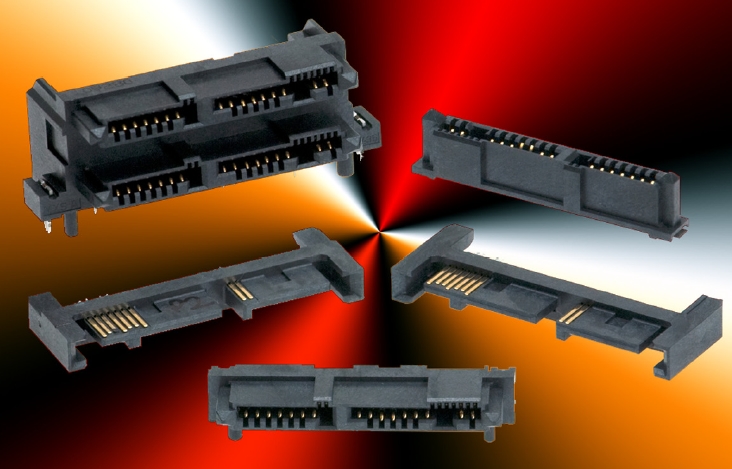

全球領先的全套互連產品供應商Molex公司重新推出一系列無鹵素、無鉛的微型串行附件SCSI (Micro Serial Attached SCSI，Micro SAS)連接器產品，用于1.8英寸存儲器。這些Micro SAS連接器現采用增強型設計，包括雙存儲器堆疊型插座，以及集成接地層(integrated ground plane)和針腳保護蓋，能夠在緊湊型存儲應用中實現更高的可靠性。
Micro SAS連接器是下一代1.8英寸串行I/O存儲解決方案的代表產品，設計用于緊湊的高速高帶寬SAS應用，包括主機總線適配器(host bus adapter，HBA)和存儲服務器。
Molex Micro SAS系列插頭和插座的一個主要產品是78495-0001雙堆疊型直角插座，這款無鹵素的通孔互連產品將兩個高速1.8英寸固態存儲器堆疊在一起，與只能連接一個固態存儲器的同等單一直角產品(78395系列)相比，能夠?yàn)榇鎯τ脩籼峁└叩拇鎯γ芏取Ｔ撨B接器還提供針腳護蓋來保護所有的后部端子，從而避免任何移動或搬運引起的損壞。
這款雙堆疊連接器的一個關鍵特性是具有獨特的集成接地層，它包含了特殊壓制的端子，可屏蔽在接地層每一邊的兩個相鄰高速差分對之間的任何串?dāng)_，從而提高連接器的信號完整性和電氣速度。由于連接器的集成接地層替代了用于差分高速接觸線對的分立接地針，并且僅僅以單一通孔焊尾的方式在連接器下方進行端接，因而能夠節省更多的PCB空間。
該雙堆疊連接器的另一個關鍵特性是位于上部區域集成接地層各邊的差分信號線對內的獨特重疊、交錯端子設計，這種重疊結構促進了差分信號線對內的更強耦合，并為連接器帶來更高的信號完整性。
該雙堆疊插座具有獨特的45度端子彎曲設計，使得插配觸點和PCB間的電氣路徑更短，并實現更平滑的信號傳輸，提高連接器的電氣性能。此連接器完全兼容Molex的Micro SATA驅動器并實現高達3Gbps的快速數據傳輸速率，滿足SAS 2.0和SFF-8486規范要求。
Molex直角跨裝插頭提供具有驅動器外殼支座(78528系列)和無支座(78394系列)型款，以滿足低側高要求。連同單一直角插座(78395系列)使用，這些插頭能夠?qū)崿F(xiàn)6Gbps的高速數據傳輸速率并滿足SAS 2.0和SFF-8486規范要求。
