- 規定在 -55°C 至 125°C 的節溫范圍內工作
- 具有源變壓器復位功能的單開關正激式
- 電信、數據通信、工業和軍事 / 航天

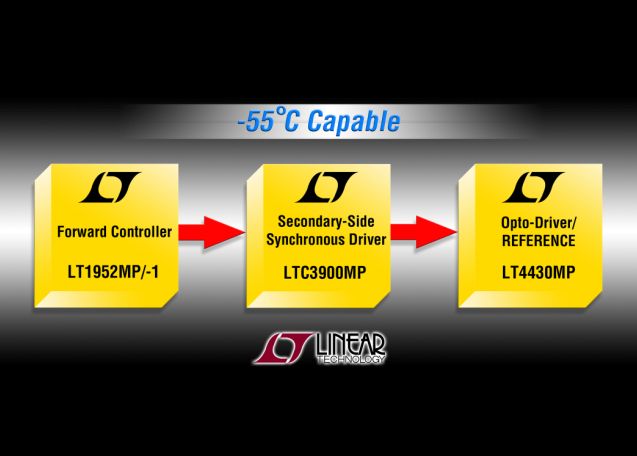

凌力爾特公司 (Linear Technology Corporation) 推出 LT1952/-1、LTC3900 和 LT4430 的高可靠性 (MP 級) 版本。這些器件合起來構成一個高效率 (高達 95%) 同步整流隔離式正向轉換器，該轉換器規定在 -55°C 至 125°C 的節溫范圍內工作，并在這個溫度范圍內進行了生產測試。LT1952/-1 是一款具有源變壓器復位功能的單開關正激式控制器，可向副端的 LTC3900 同步整流驅動器提供定時信號。LT4430 是一個具精準基準電壓的副端光驅動器，構成了嚴格調節的隔離型正激式轉換器電路。LTC3900 和 LT4430 的最高工作節溫規定為 150°C。這種類型的正向轉換器設計非常適用于 12V、24V 和 48V 標稱輸入電壓，這類輸入電壓常見于電信、數據通信、工業和軍事 / 航天應用。
LT1952/-1 內置了用于實現有源箝位變壓器復位功能所需要的各種部件，與傳統的箝位繞組或諧振復位技術相比，該器件可實現更高的效率與功率密度。該器件提供兩個控制輸出：主電源開關控制和有源箝位開關控制。其他特點包括 100kHz 至 500kHz 的可編程固定工作頻率、可同步至高達 750kHz、可選最大占空比、可調的同步定時延遲、欠壓閉鎖、100mV 的低電流檢測門限、前沿消隱和可編程軟啟動。
LT1952/-1MP 采用 SSOP-16 封裝，千片批購價為每片 9.35 美元。LTC3900MP 采用 SO-8 封裝，千片批購價為每片 7.00 美元。LT4430MP 采用 TSOT-23 封裝，千片批購價為每片 5.12 美元。
性能概要：LT1952/-1、LTC3900 和 LT4430
- 具有源箝位變壓器復位功能的單開關正激式轉換器
- N 溝道同步整流器 MOSFET 驅動器
- 精確的基準電壓 / 光耦合器驅動器
- -55°C 至 125°C 的工作節溫范圍
- 可調延遲以實現同步定時
- 具可編程遲滯的準確停機門限
- 可編程斜率補償和前沿消隱
- 100kHz 至 500kHz 的可調固定工作頻率
- 高達 750kHz 的可同步工作頻率
- 100mV 的低電流檢測門限
- 電流模式控制
