在汽車的大部分歷史中，創新一直聚焦于提供舒適的用戶體驗，提高ICE的燃油燃燒效率，以及使排放物更清潔。然而，ICE汽車的最近創新的絕大部分是電子技術進步的直接結果，包括底盤系統、動力傳動系統、自動駕駛和高級駕駛員輔助系統(ADAS)、信息娛樂和安全系統的改進。EV的許多電子系統與ICE車輛相同，當然還有傳動系統本身。根據Micron Technology的數據，電動汽車價值中的電子部分高達75%，隨著半導體技術持續發展，導致各種電子模塊和子系統的成本不斷降低，該部分的價值會越來越高。甚至非傳統的汽車玩家，例如Intel®，也要分一杯羹。
毫不奇怪，在電動汽車的所有電子子系統中，制造商和消費者都特別關注電動汽車的心臟——電池系統。電池系統包括可充電電池本身——鋰離子(Li-Ion)電池是當前主流——及電池管理系統(BMS)，后者旨在最大程度地提高電池使用率和安全性。ADI公司的BMS解決方案是電池監控的主流產品。ADI公司通過豐富的智能BMS IC產品系列來提升新一代EV BMS設計， LTC2949 EV電池組監控器是其最新產品。
BMS監控
BMS的主要功能是監控電池狀態，對電動汽車而言，就是監視超大電池組或電池堆。BMS通常監控單個電芯和電池組的電壓、電流、溫度、荷電狀態(SOC)、健康狀態(SOH)及其他相關功能，例如冷卻液流量。BMS除了具有明顯的安全和性能優勢外，精確監控這些參數一般還能帶來更好的駕駛體驗，讓駕駛員充分了解電池實時狀況。
為了獲致成效，BMS測量電路（例如新型LTC2949電池組監控器）必須精準快速，具有高共模電壓抑制能力，功耗低，并能與其他器件安全通信。EV BMS的其他任務包括：將能量回收到電池組中（即再生制動），平衡電芯，保護電池組免受危險電壓、電流和溫度水平的影響，以及與其他子系統（如充電器、負載、熱管理、緊急關停）通信。
汽車制造商使用多種BMS監視拓?fù)鋪?lái)滿足其對準確性、可靠性、易制造性、成本和功耗的需求。例如，圖1所示的分布式拓?fù)渚哂幸韵峦怀鎏攸c(diǎn)：通過本地智能實現高精度，串聯電池組提供高可制造性，以及通過低功耗SPI和isoSPI™接口進行IC間通信，實現最低功耗和高可靠性。
其中，LTC2949用于低端電流檢測配置，isoSPI通信線路與底部的電池監視器LTC6811-1 并行。為了提高可靠性，可以將第二個isoSPI收發器連接到電池組的頂部，創建一個支持雙向通信的環形拓?fù)洌瑥亩鴮?shí)現雙通道通信方案。與SPI主控制器的隔離通信通過 LTC6820 isoSPI轉SPI信號轉換器實現。ADI公司的可堆疊LTC681x系列多節電池監控器可用于測量多達6、12、15或18節串聯電芯各自的電壓，而單個LTC2949用于測量總電池堆參數。LTC681x和LTC2949共同構成一個全面的EV BMS監控解決方案；對有些人來說，該電路的更熟悉名稱是BMS模擬前端(AFE)。
圖1.采用LTC6811-1和LTC2949的分布式EV BMS監控拓?fù)洹?/div>
LTC2949專為EV設計，是一款高精度電流、電壓、溫度、電荷、功率、電能計量器件。通過測量這些關鍵參數，系統設計人員就有了必要的數據來計算整個電池堆的實時SOC和SOH以及其他品質因數。圖2給出了用在高邊電流檢測配置中的LTC2949的框圖。這里，LTC2949采用可調浮動拓?fù)洌蚨軌虮O(jiān)視電壓非常高的電池堆，而不受其自身的14.5 V電壓額定值的束縛。LTC2949的電源通過 LT8301 隔離反激式轉換器提供，VCC連接到電池正極。

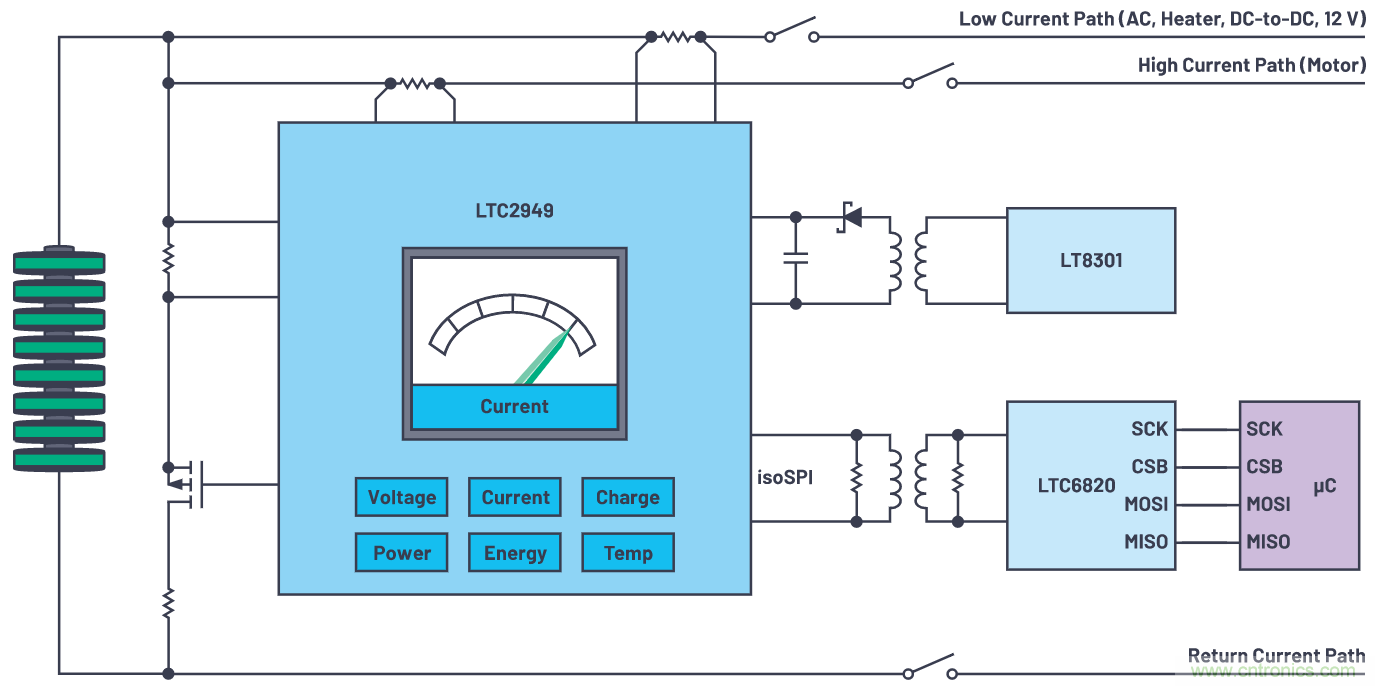

圖2.高邊電流檢測配置中LTC2949浮動EV電池監控器的典型連接。LTC2949的電源由LT8301反激式轉換器提供，VCC連接到電池正極。
超越模擬
駕駛員會喜歡LTC2949的數字輸出和精度，而系統設計人員會喜歡LTC2949的模擬性能以及將其無縫集成到幾乎所有EV BMS中的能力。LTC2949的核心是五個軌到軌、低失調、Σ-Δ ADC，可確保精確測量電壓。在這五個ADC中，兩個20位ADC可用來測量?jī)蓚€(gè)檢測電阻上的電壓（如圖2所示），并以令人吃驚的0.3%精度推斷出流過兩個獨立電源軌的電流。LTC2949具有小于1 µV的失調電壓，而且能提供異常高的動態范圍。同樣，電池堆的總電壓測量可達18位和0.4%的精度。兩個專用功率ADC檢測分流和電池堆電壓輸入，產生精度為0.9%的功率讀數。最后一個15位ADC可用來測量多達12個輔助電壓，方便與外部溫度傳感器或電阻分壓器一起使用。利用內置多路復用器，LTC2949可在12個緩沖輸入的任何一對之間以0.4%的精度執行差分軌到軌電壓測量。
為了簡化設置，LTC2949的五個ADC形成三個數據采集通道。每個通道可以根據應用需要配置為兩種速度之一，如表1所示。例如，可以使用兩個通道監視單個分流電阻：一個通道用于慢速(100 ms)高精度電流、功率、電荷和電能測量；另一個用于快速(782μs)電流快照，與電池堆電壓測量同步，以進行阻抗跟蹤或預充電測量。或者，兩個獨立通道監視兩個不同大小的分流電阻（同樣如圖2所示），使得用戶可以平衡每個分流電阻的精度和功率損耗。同時，第三個輔助通道可以對可選的緩沖輸入進行快速測量，或者對兩個可配置輸入（堆電壓、芯片溫度、電源電壓和基準電壓）進行自動輪循(RR)測量。

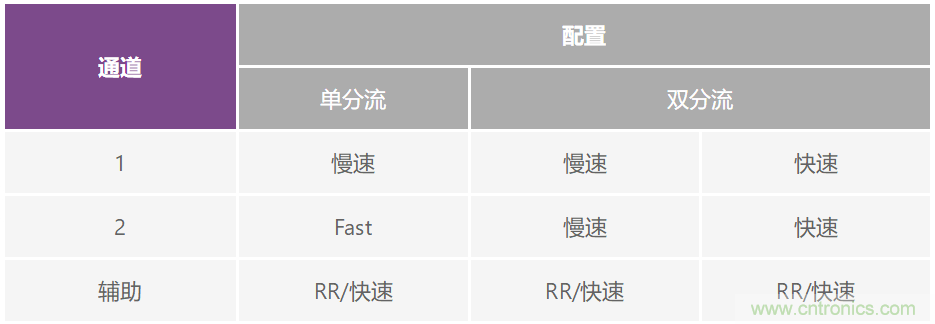

表1.LTC2949三個數據采集通道的配置選項
當LTC2949的三個數據采集通道中的任何一個被配置為快速模式（782μs轉換時間和15位分辨率）時，LTC2949可以將其電池堆電壓和電流測量與任何LTC681x多節電池監控器的電池電壓測量同步，以推斷出單個電芯的阻抗、壽命和SOH。有了這些信息，就可以評估電池堆壽命，因?yàn)樽钊醯碾娦咀罱K決定整個電池堆的SOH。
SOH是在電池（或電池堆）生命周期的某一時刻對其狀況（相對于新電池）的測量，因此使用精確的EV BMS監控器很重要，這不僅是為了最大程度地延長行駛里程，也是為了最大程度地減少電池意外故障。說到電池壽命，LTC2949在開啟時僅消耗16 mA電流，而在睡眠時僅消耗8 µA電流。
數字優勢
LTC2949的數字特性包括一個過采樣乘法器和累加器，產生18位的功率值和48位的電能與電荷值，報告最小值和最大值以及基于用戶自定義限值的警報。這就免除了BMS控制器和總線不斷輪詢LTC2949以獲得電壓和電流數據的任務，而且免除了基于結果執行計算的額外任務。LTC2949以過采樣ADC時鐘速率（預抽取濾波器）進行功率采樣，而不是乘以平均值，故而在電流和電壓變化遠超其轉換速率的情況下可以準確測量功率，信號頻率最高可達50kHz。
LTC2949跟蹤電流、電壓、功率和溫度數據的最小值和最大值，所以總線和主機可以將時鐘周期花在其他任務上，而不用持續輪詢LTC2949。除了檢測并存儲最小值和最大值之外，LTC2949還可以在超出用戶自定義閾值時發出警報，這同樣會免除主機控制器和總線的輪詢?nèi)蝿?wù)。在提供指定的電能或電荷量之后，或者經過預設的時間量之后，LTC2949也能產生溢出警報。
為確保監控精度，LTC2949提供了多個可編程增益校正因子來補償測量器件的容差：兩個校正因子用于分流電阻、一個電池分壓器和四個多路復用輸入。這些校正因子可以存儲在外部EEPROM中，支持通過模塊化方法對電池組進行出廠校準。此外，LTC2949可以線性化最多兩個外部NTC熱敏電阻的溫度讀數，即通過求解帶可編程系數的Steinhart-Hart方程；這些讀數隨后可用于對分流電阻讀數進行自動溫度補償。通過持續補償容差和溫度影響，不僅可以提高監測精度，而且可以使用成本較低的外部器件。
LTC2949上有一個標準SPI接口用于直接連接MCU。另外還有ADI公司專有的isoSPI接口。isoSPI對標準芯片級SPI的物理層進行了調適，以充分發揮經濟高效的分布式電池組架構的潛力。isoSPI針對高電壓和高噪聲系統而設計，可在長達100米的電纜上提供高達1 Mbps的安全可靠的信息傳輸，僅使用單根雙絞線電纜和簡單的脈沖變壓器。isoSPI還比其他板載隔離解決方案便宜。圖3顯示了LTC2949如何利用isoSPI，其與LTC6811-1一起用作菊花鏈或可尋址并行配置中的最后一個元件。
圖3.LTC2949 isoSPI配置
結論
電動汽車漸成主流，大規模應用的拐點已經到來。為了保持競爭力，系統設計人員需要密切關注電池和BMS技術，這些技術會深刻影響終端用戶的體驗。LTC2949是ADI公司在BMS監控領域的最新嘗試，它能輕松應對多種電池堆監控拓?fù)浜团渲谩Ｔ趲缀跞魏坞妷汉腿魏坞娏魉较拢琇TC2949都能實現高性能、安全、靈活、可靠的電池管理系統。通過準確讀取電流、電壓、功率、電能、電荷、溫度和時間，可以立即獲得對電池SOH和SOC的精確評估。LTC2949除具有強大的模擬能力外，還能對可用數字輸出進行高速處理。關鍵的最小值、最大值和警報可以測量、計算并通過魯棒的isoSPI接口報告給LTC2949。因此，對主機資源、總線設計和測試以及軟件設計的要求得以降低。該器件的一些數字特性包括乘法器、累加器、最小值/最大值寄存器、可配置的警報以及外部器件容差/溫度補償。LTC2949設計為獨立工作或與任何LTC681x多節電池監控器配合使用，在滿足嚴格的AEC-Q100準則和ISO 26262安全標準的同時，滿足了對下一代EV BMS的迫切需求。
