【導讀】在電源設計中，精心的布局和布線對于能否實現出色設計至關重要，要為尺寸、精度、效率留出足夠空間，以避免在生產中出現問題。我們可以利用多年的測試經驗，以及布局工程師具備的專業知識，最終完成電路板生產。
簡介：工程師在不斷發展的時代所面臨的挑戰
電源設計可以分為三個階段：(A)設計策略和IC選擇，(b)原理圖設計、仿真和測試，以及器件布局和布線。在設計和仿真 階段投入時間可以證明設計概念的有效性，但真正測試時，需要將所有一切組合在一起，在測試臺上測試。在本文中，我們 將直接跳到步驟，因?yàn)槟壳耙延写罅抠Y料介紹ADI的模擬和設計電源工具，都可免費下載，例如 LTpowerPlanner®、LTpowerCad®、 LTspice®和 LTpowerPlay®。此專題的第一部分主要介紹策略。
此專題分兩部分討論，本文是第二部分，主要介紹在設計多軌電源時可能會忽略的一些問題。第一部分著重介紹策略和拓?fù)洌疚膭t重點討論功率預算和電路板布局的細節。由于許多應用電路板需要多個電源軌道，所以這個分兩部分介紹的專題詳細介紹多電源電路板解決方案。目標是通過合理的器件定位和路由來實現高質量的初始設計，以重點突出一些功率預算和 路由技巧。
在電源設計中，精心的布局和布線對于能否實現出色設計至關重要，要為尺寸、精度、效率留出足夠空間，以避免在生產中出現問題。我們可以利用多年的測試經驗，以及布局工程師具備的專業知識，最終完成電路板生產。
精心的設計的效率
設計從圖紙上看起來可能毫無問題（也就是說，從原理圖角度），甚至在模擬期間也沒有任何問題，但真正的測試其實是在布局、PCB制造，以及通過載入電路實施原型制作應力測試之后。這部分使用真實的設計示例，介紹一些技巧來幫助避開陷 阱。我們將介紹幾個重要概念，以幫助避開設計缺陷和其他陷阱，以免未來需要重新設計和/或重新制作PCB。圖1顯示在沒有進行細致測試和余量分析的情況下，在設計進入生產之后會如何造成成本急速上漲。

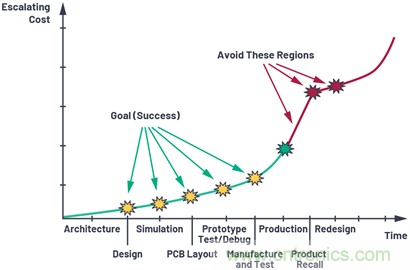

圖1. 生產的電路板出現問題時，成本可能急速上漲。
功率預算
您需要注意在正常情況下按預期運行，但在全速模式或不穩定數據開始出現時（已排除噪聲和干擾之后）不能按預期運行的系統。
退出級聯階段時，要避免限流情況。圖2所示為一個典型的級聯應用：(A) 顯示由產生3.3 V電源，電流最大500 mA的ADP5304 降壓 穩壓器(PSU1)構成的設計。為了提高效率，設計人員應分接3.3 V電軌，而不是5 V輸入電源。3.3 V輸出被進一步切斷，以為PSU2 (LT1965)供電，這款LDO穩壓器用于進一步將電壓降低至2.5 V，且按照板載2.5 V電路和IC的要求，將最大輸出電流限制在1.1 A。
這種系統存在一些很典型的隱藏問題。它在正常情況下能夠正常運行。但是，當系統初始化并開始全速運行時——例如，當微處理器和/或ADC開始高速采樣時——問題就出現了。由于沒有穩壓器能在輸出端生成高于輸入端的電壓，在圖2a中，用于為合 并電路VOUT1 和VOUT2 供電的 VOUT1 最大功率(P = V × I) at is 3.3 V × 0.5 A = 1.65 W .最大功率(P = V × I)為3.3 V × 0.5 A = 1.65 W。得出此數值的前提是效率為100%，但是因?yàn)楣╇娺^程中會出現損耗，所以實際功率要低于該數值。假定2.5 V電源軌道的最大可用功率為2.75 W。如果電路試圖獲取這么多的功率，但這種要求得不到滿足，就會在PSU1開始限流時出現不規律行為。電流可能由于PSU1而開始限流，更糟的是，有些控制器因過流完全關斷。
如果圖2a是在成功排除故障后實施，則可能需要更高功率的控制器。最理想的情況是使用與引腳兼容、電流更高的器件進行 替換；最糟糕的情況下，則需要完全重新設計和制造PCB。如果能在概念設計階段開始之前考慮功率預算，則可以避免潛在的項目計劃延遲（參見圖1）。
在考慮這一點的情況下，先創建真實的功率預算，然后選擇控制器。包括您所需的所有電源電軌：2.5 V、3.3 V、5 V等。包括所 有會消耗每個電軌功率的上拉電阻、離散器件和IC。使用這些值反向工作，以如圖2b所示，估算您需要的電源。使用電力樹系統設計工具，例如LTpowerPlanner（圖3）來輕松創建支持所需的功率預算的電力樹。
圖2. 避開電力樹中的限流設計缺陷。

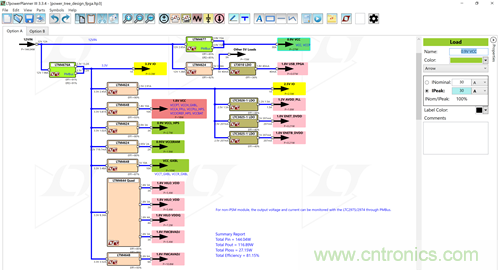

圖3. LTpowerPlanner電源樹。
布局和布線
正確的布局和布線可以避免因錯誤的走線寬度、錯誤的通孔、引腳（連接器）數量不足、錯誤的接觸點大小等導致軌道被燒 毀，進而引發電流限制。下面章節介紹了一些值得注意的地方，也提供幾個PCB設計技巧。
連接器和引腳接頭
將圖2中所示的示例的總電流擴展至17 A，那么設計人員必須考慮引腳的電流處理接觸能力，如圖4所示。一般來說，引腳或 接觸點的載流能力受幾個因素影響，例如引腳的大小（接觸面積）、金屬成分等。直徑為1.1 mm 1 的典型過孔凸式連接引腳的電 流約為3 A。如果需要17 A，那么應確保您的設計具有足夠多的引腳，足以處理總體的載流容量。這可以通過增大每個導體（或觸點）的載流能力來輕松實現，并保留一些安全裕度，使其載流能力超過PCB電路的總電流消耗。在本例中，要實現17 A需要6個引腳（且具備1A余量）。V CC 和GND一共需要12個引腳。要減少觸點個數，可以考慮使用電源插座或更大的觸點。
布線
用可用的線上PCB工具來幫助確定布局的電流能力。一盎司電軌寬度為1.27 mm的銅質PCB的載流能力約為3 A，電軌寬度為3 mm 時，載流能力約為5 A。還要留出一些余量，所以20 A的電軌的寬度需要達到19 mm（約20 mm）（請注意，本例未考慮溫度升高帶 來的影響）。從圖4可以看出，因?yàn)槭躊SU和系統電路的空間限制，無法實現20 mm電軌寬度。要解決這個問題，一個簡單的解 決方案是使用多層PCB。將布線寬度降低到（例如）3 mm，并將這些布線復制到PCB中的所有層上，以確保（所有層中的）布線的總和能夠達到至少20 A的載流能力。

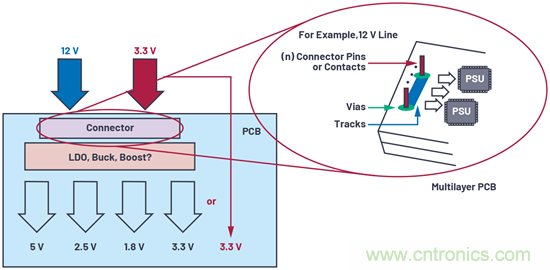

圖4. 物理接觸和電流處理能力。
過孔和連接
圖5顯示一個過孔示例，該過孔正在連接控制器的PCB的多個電源層。如果您選擇1 A過孔，但需要2 A電流，那么電軌寬度必須 能夠攜帶2 A的電流，且過孔連接也要能夠處理這個電流。圖5所示的示例至少需要兩個過孔（如果空間允許，最好是三個），用于將電流連接至電源層。這個問題經常被忽略，一般只使用一個過孔來進行連接。連接完成后，這個過孔會作為保險絲使用，它會熔斷，并斷開與相鄰層的電源連接。設計不良的過孔后期很難改善和解決，因?yàn)槿蹟嗟倪^孔很難注意到，或者被其他器件遮住。

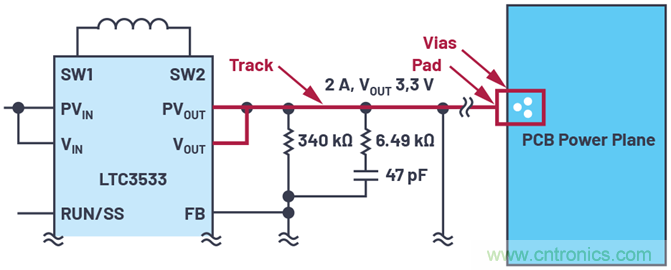

圖5. 過孔連接。
請注意關于過孔和PCB電軌的下列參數：電軌寬度、過孔尺寸和電氣參數受幾個因素影響，例如PCB涂層、路由層、工作溫度 等，這些因素最終會影響載流能力。以前的PCB設計技巧沒有考慮這些依賴關系，但是，設計人員在確定布局參數時，需要注意到這些。目前許多PCB電軌/過孔計算器都可在線使用。設計人員在完成原理圖設計后，最好向PCB制造商或布局工程師咨詢這些細節。
避免過熱
有許多因素會導致生熱，例如外殼、氣流等，但本節主要講述外露的焊盤。帶有外露焊盤的控制器，例如LTC3533、ADP5304、ADP2386、 ADP5054等，如果正確連接至電路板，其熱阻會更低。 一般來說，如果控制器IC的功率MOSFET是置于裸片之中（即是整片式的），該IC的焊盤通常外露，以便散熱。如果轉換器IC使用外部功率MOSFET運行（為控制器IC），那么控制IC通常無需要使用外露焊盤，因?yàn)樗闹饕茻嵩矗üβ蔒OSFET）本身就在IC外部。
通常，這些外露的焊盤必須焊接到PCB接地板上才有效。根據IC的不同，也有一些例外，有些控制器會指明，它們可以連接至 隔離的焊盤PCB區域，以作為散熱器進行散熱。如果不確定，請參閱有關部件的數據表。
當您將外露的焊盤連接到PCB平面或隔離區域時，(a)確保將這些孔（許多排成陣列）連接到地平面以進行散熱（熱傳遞）。對于 多層PCB接地層，建議利用過孔將焊盤下方所有層上的接地層連在一起。如需更多信息，請參閱 “散熱設計基礎”tutorial MT-093,2 AN136: “非隔離開關電源的PCB布局考量，”3 and AN139: “Power 電源布局和EMI。”4
請注意，關于外露焊盤的討論是與控制器相關。在其他IC中使用外露焊盤可能需要使用極為不同的處理方法。如需了解更多與使用外露焊盤相關的討論，請?jiān)L問 EngineerZone®。5
結論與匯總
要設計低噪聲、不會因?yàn)殡娷壔蜻^孔燒毀而影響系統電路的電源，從成本、效率、效率和PCB面積大小各方面來說都是一項挑戰。本文強調了一些設計人員可能會忽略的地方，例如使用功率預算分析來構建電力樹，以支持所有的后端負載。/p>
原理圖和模擬只是設計的第一步，之后是謹慎的器件定位和路由技術。過孔、電軌和載流能力都必須符合要求，并接受評估。如果接口位置存在開關噪聲，或者開關噪聲到達IC的功率引腳，那么系統電路會失常，且難以隔離并排除故障。
參考電路
1 61302221121連接引腳。 Würth Elektronik.
2 MT-093教程： "散熱設計基礎。" ADI公司，2009年。
3 應用筆記136： "非隔離開關電源的PCB布局考量。" 凌力爾特，2012年6月。
4 應用筆記139： "電源布局和EMI。" 凌力爾特，2012年10月。
5 AD8045裸露焊盤連接。EngineerZone，2011年1月。
LTM4700。ADI公司，2018年10月。
電源管理工具。 ADI公司
