【導讀】圖1所示的這個電路提供一個同步寬頻帶發射器，可支持高達1150 MHz的超寬I/Q帶寬。該設計證明了高帶內信號性能，如高無雜散動態范圍(SFDR)、低誤差矢量幅度(EVM)和寬頻帶范圍內的平坦頻率響應。
電路功能與優勢
圖1所示的這個電路提供一個同步寬頻帶發射器，可支持高達1150 MHz的超寬I/Q帶寬。該設計證明了高帶內信號性能，如高無雜散動態范圍(SFDR)、低誤差矢量幅度(EVM)和寬頻帶范圍內的平坦頻率響應。
多個通道間的同步性能對于象限誤差校正(QEC)尤為重要。啟用多芯片同步時，轉換器之間的延遲失配可能在一個時鐘周期內，并且存在對齊良好的同步時鐘。
高速同步的挑戰是要在過程、電壓和溫度(PVT)中達到數模(DAC)時鐘周期的精度。要達到這種精度，需要在DAC上實施同步邏輯塊，并且必須在板上精心設計布局和時鐘方案以與同步邏輯塊配合使用。
該電路可用于支持E頻段中的寬帶點對點應用，這可同時確保零中頻(ZIF)和復中頻(CIF)。出色的同步性能使其能夠支持雷達等應用中的嚴格對齊要求。
圖1.AD9139-DUAL-EBZ評估板功能框圖

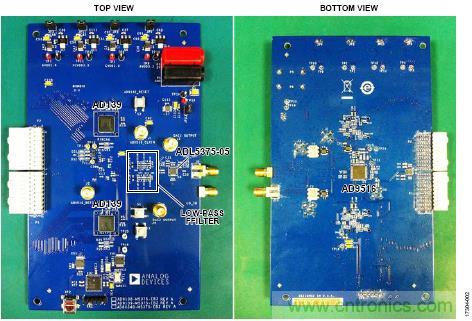

圖2.用于實現電路的AD9139-DUAL-EBZ評估板
電路描述
圖2所示的電路板使用雙AD9139單通道TxDAC、ADL5375-05寬帶正交調制器和AD9516-1時鐘發生器。
AD9139的數據時鐘輸入(DCI)頻率可高達575 MHz。由于在上升沿和下降沿捕獲的數據均饋入單個DAC，1×模式下的數據速率可高達1150 MSPS。為支持正交數據，使用了兩個AD9139器件來生成基帶數據。每個通道的模擬輸出分別進入自己的低通濾波器。因此，參考設計可支持高達1150 MHz的復合帶寬，如圖3所示。在如此大范圍中的平坦度至關重要。由于AD9139包括一個可抵消DAC的內在sinc滾降影響的反sinc濾波器，DAC后的濾波器平坦度變得對總平坦度至關重要。對于并行低電壓差分信號(LVDS)接口，575 MHz的DDR時鐘頻率很高。需要仔細設計LVDS接口的時序。
圖3.雙AD9139器件的最大帶寬
正交調制器
ADL5375-05是一款寬帶正交調制器，輸出頻率范圍為400 MHz至6 GHz。ADL5375-05作為I/Q調制器與AD9139接口，該調制器的頻率范圍很寬，為400 MHz至6 GHz。AD9139的輸出和ADL5375-05的輸入共用0.5 V的相同共模電平。
時鐘產生和考慮事項
考慮到同步要求，兩個AD9139器件的DACCLK、同步時鐘和幀時鐘都必須對齊良好。AD9516-1支持必需的時鐘分配功能，以及為產生更高頻率而集成的壓控振蕩器(VCO)和鎖相環(PLL)。禁用VCO和PLL，并且AD9516-1處于時鐘分配模式時，更好的時鐘相位噪聲更利于高速對齊。作為時鐘分配模式使用時，在1 GHz輸出，分頻比為1，10 MHz頻偏處，加性相位噪聲為147 dBc/Hz。Rohde & Schwartz SMA100A具有出色的相位噪聲性能，用其作為AD9516-1的輸入時，AD9516-1的輸出總相位噪聲接近時鐘分配模式下AD9516-1的最小限值。
AD9139的多芯片同步
雙通道間的同步對于QEC至關重要。DACCLK和同步時鐘之間需要布局對稱。此外，DACCLK和同步時鐘之間的相位不得落在建立和保持時間窗口內（也稱為保持在窗口外(KOW)）。
同步機制可以達到在DAC輸出上多個通道之間在PVT中的失配小于一個DAC時鐘周期。以下是實現測試性能的指南：
1.DACCLK 1和DACCLK 2必須在AD9139的引腳上對齊良好。DACCLK 1和DACCLK 2之間的不匹配將添加到輸出上的最終不匹配中。
2.同步時鐘1和同步時鐘2必須對齊良好，并且分別由DACCLK1和DACCLK2采樣，用作參考。
3.DACCLK和同步時鐘之間的相對相位不得落在KOW內，如圖4所示。

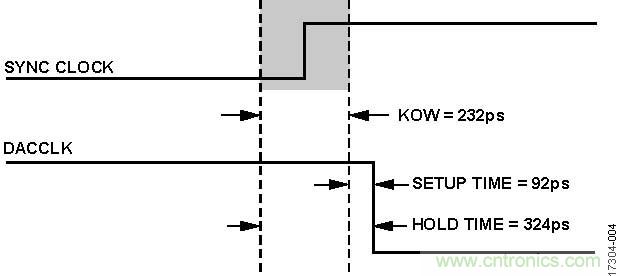

圖4.DACCLK和同步時鐘之間的時序要求
LVDS接口設計
DCI = 575 MHz時，在PVT中設計LVDS接口通常是一個挑戰。本節用一個例子說明如何設計和優化該接口。
以圖5為例，DCI = 491 MHz。根據AD9139數據手冊規格，如果DCI和DATA的邊緣在AD9139的引腳上對齊良好，當延遲鎖相環(DLL)相位設置為零時，KOW（設置時間 + 保持時間）可置于有效窗口中間。
數據有效裕量由如下公式定義。
TDATA VALID MARGIN = TDATA PERIOD − TDATA SKEW − TDATA JITTER − (THOLD + TSETUP)
在整個過程變化、電壓和溫度中，TDATA VALID MARGIN必須> 0以確保數據的正確采樣。
When DCI = 491 MHz (see Figure 5),
DCI = 491 MHz（見圖5）時，
•TDATA PERIOD = 1018 ps
•THOLD + TSETUP = 517 ps
•TDATA SKEW + TDATA JITTER在PVT中必須小于501 ps，這是用戶實施的要求。TDATA SKEW包括LVDS數據總線延遲失配、PVT中DCI和DATA總線之間的偏斜等。
要優化接口設計，用戶可執行以下操作：
•在印刷電路板(PCB)上用盡可能短的相同長度的走線。
•通過確保以下各項，優化現場可編程門陣列(PFGA)：
○ DCI和DATA的邊緣在AD9139的引腳上對齊良好。
○ 在溫度和電壓變化時，DCI和DATA之間的漂移越小越好。
○ DCI和DATA之間的抖動越小越好。
掃描DLL相位后，AD9139的樣本錯誤檢測(SED)功能也可用于檢查DCI和DATA之間的時序關系。

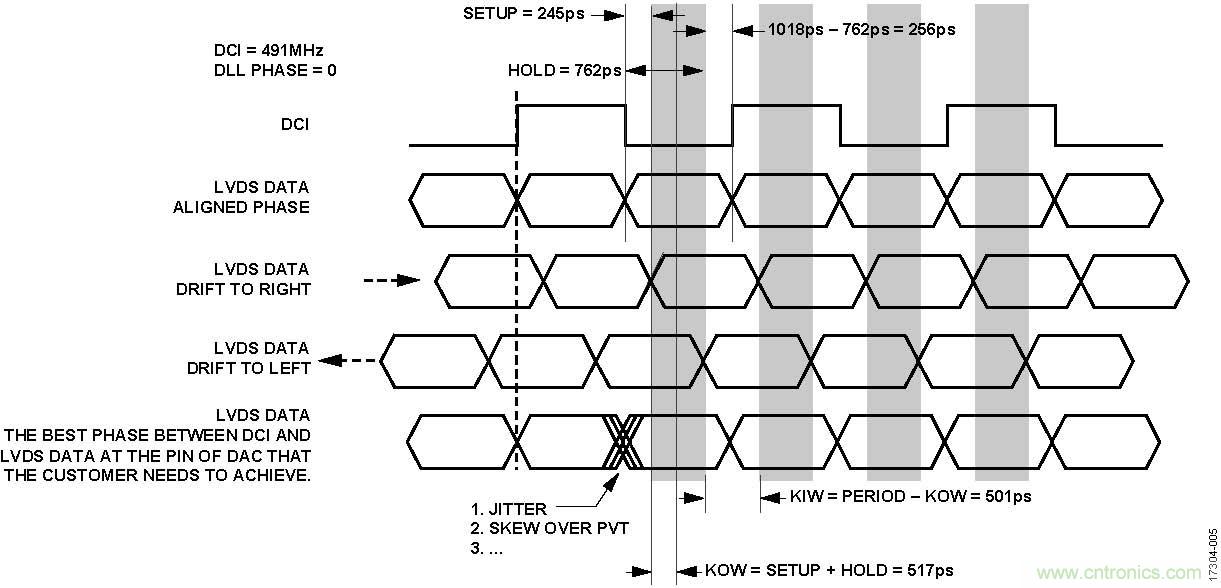

圖5.LVDS時序要求
低通濾波器設計
出于實驗?zāi)康模瑸榱耸笰D9139的性能不被濾波器限制，在板上設計了一個在240MHz內具有良好平坦度和群延遲性能的濾波器。在實際產品開發中，可以通過增加濾波器的階數來增強帶外抑制。
圖6所示的濾波器拓?fù)浣Y(jié)構是一個五階巴特沃茲濾波器，轉折頻率為900 MHz。此濾波器的仿真響應曲線如圖7所示。仿真平坦度為±0.1 dB（直流至240 MHz）。此濾波器的仿真群延遲曲線如圖7所示。

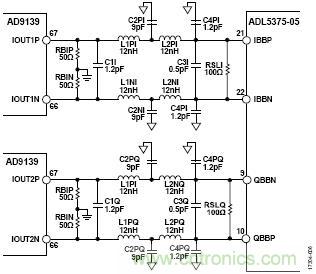

圖6.推薦的DAC調制器接口拓?fù)洌‵C = 900 MHz，五階巴特沃茲濾波器）
圖7.DAC調制器與900 MHz五階巴特沃茲濾波器接口的頻率響應（模擬）

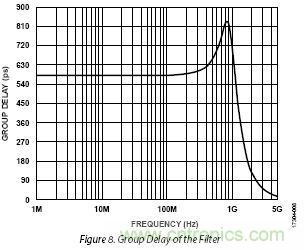

圖8.濾波器的群延遲
布局建議
應特別注意AD9139和ADL5375接口的布局。以下是一些獲得較好噪聲和雜散性能的建議。圖9顯示了一個遵循這些建議的頂層布局圖：
?
● 將DAC、濾波器和調制器放在PCB的同一側。
● 收緊濾波器布局：減少L和C的禁區裕量。
● 將對地電容分三路接到GND平面。
● 縮短DAC到調制器的距離。
● 使所有I/Q差分走線長度保持良好的匹配。
● 濾波器端接電阻盡可能靠近調制器輸入端放置。
● DAC輸出50 Ω電阻盡可能靠近DAC放置。
● L和C使用0402封裝。
● 加寬經過濾波器網絡的走線以降低信號損耗。
● 在所有DAC輸出走線、濾波器網絡、調制器輸出走線和LO輸入走線周圍設置通孔。
● 將本振(LO)和調制器輸出走線布設在不同的層上或彼此成90°角，防止耦合。

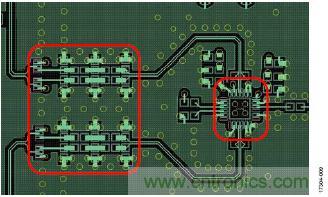

圖9.一般布局建議
訪問www.analog.com/CN0432-DesignSupport獲取設計支持包，在隨附的AD9139-DUAL-EBZ布局文件中了解有關正確布局的更多信息。
電路評估與測試
下節描述如何設置和測試評估板。這些步驟概述了實現評估板功能和結果所需的基本步驟。有關更詳細的信息，請參閱AD9139-DUAL-EBZ評估板快速入門指南。
需要的設備
需要使用以下硬件：
● AD9139-DUAL-EBZ
● AD-DPG3
● Agilent E3631A電源（或同等電源）
● 頻譜分析儀PXA N9030A
● Rohde & Schwartz SMA100A信號發生器
● 帶USB端口的PC
● USB電纜
需要使用以下軟件：
● DPG downloader
● ACE軟件
測試設置
下節描述使用64 QAM數字調制測量鄰道功率(ACP)和調制誤差率(MER)性能的詳細信息。測試設置靈活，也可以執行其它測量。測試設置如下圖10所示。AD9139-DUAL-EBZ評估板的硬件、SPI軟件、快速入門指南(QSG)以及DPG3硬件和軟件均已發布。
使用一個Keysight E3631為P5/P6上的電路板提供5 V電源。使用一個R&S SMA100A為板上的AD9516-1提供輸入時鐘。再使用一個R&S SMA100A為ADL5375-05提供LO時鐘。AD9139通過串行外設接口(SPI)軟件進行編程。PC上運行的DPGDownloader生成AD9139的發射矢量并將其下載至DPG3。ADL5375-05的輸出饋入Keysight PXA N9030A。

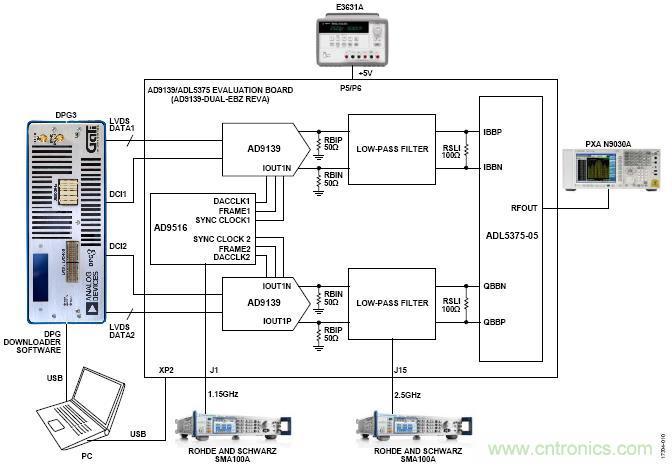

圖10.測試設置功能框圖
測量結果

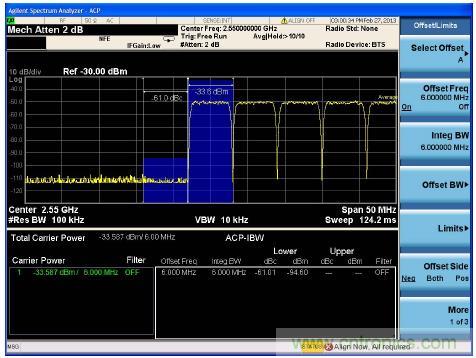

圖11.ACP測量，LO = 2.5 G，BW = 6 × 80 = 480 MHz (CIF)

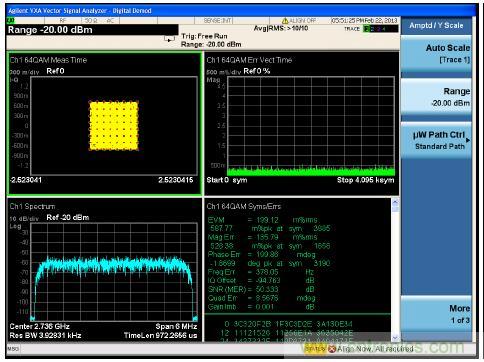

圖12.MER/EVM測量，LO = 2.5 G，BW = 6 × 80 = 480 MHz (CIF)
