【導讀】以下介紹電流互感器的作用、工作特點及其接地方式的區別。電流互感器的作用是：將一次回路大電流變?yōu)槎位芈窐?biāo)準的小電流(5A或1A)，從而使測量儀表和保護裝置標準化，小型化，并使其結構輕巧，價格便宜，便于屏內安裝；并可采用小截面電纜進行遠距離測量。

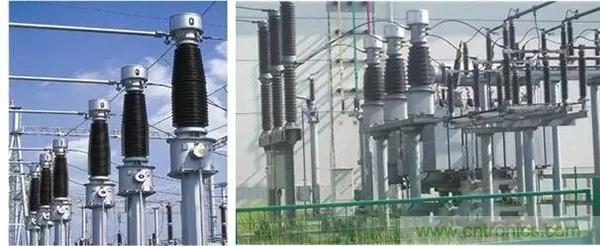

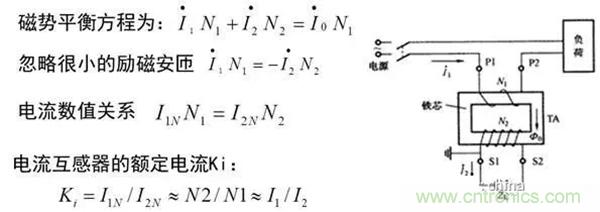

電力系統中廣泛采用的是電磁式電流互感器，它的工作原理和變壓器相似。電流互感器的原理接線如圖：
電流互感器的工作特點：
1、一次側電流：一次繞組串聯在所測量的一次回路中，并且匝數很少。因此，一次繞組中的電流I完全取決于被測回路的負荷電流，而與二次繞組電流大小無關。
2、二次側電流：二次繞組中的匝數N2很多，是一次繞組匝數的若干倍。二次繞組的電流完全取決于一次繞組電流。
3、電流互感器的二次回路中所串接的負載，是測量儀表和繼電器的電流線圈。它們的阻抗都小，因此電流互感器在正常工作時，二次側接近于短路狀態，這是與普通電力變壓器的主要區別。
當一次側流過電流I1時，在鐵芯中產生交變磁通，此磁通穿過二次繞組，產生電動勢，在二次回路中產生電流I2。
電流互感器在正常工作狀態時，二次負荷電流I2所產生的二次磁勢對一次磁勢F1有去磁作用，因此合成磁勢F0及鐵芯中的合成磁通數值都不大。
電流互感器在正常工作時，二次繞組絕對不允許開路。
如果運行中的電流互感器二次繞組開路，則二次磁勢等于零，而一次磁勢不變，且全部用于激磁。此時合成磁勢Fo等于F1，比正常狀態的合成磁勢增大了許多倍，使鐵芯中的磁通急劇增加而達到飽和狀態。

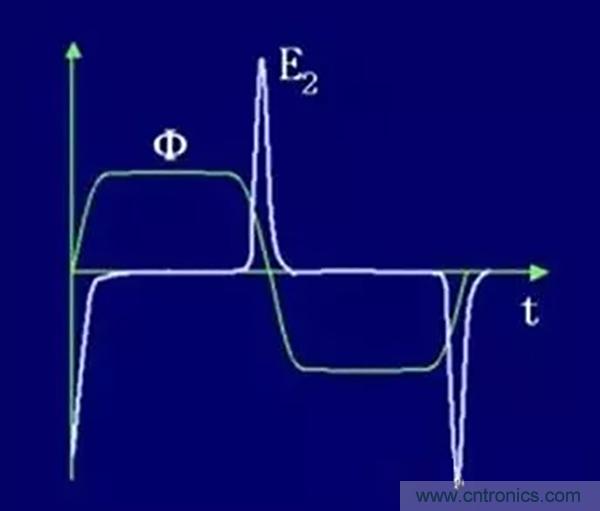

鐵芯飽和，使隨時間變化的磁通波形變?yōu)槠巾敳āＴ诓ㄐ紊仙拖陆堤帲虼磐眲∽兓诙卫@組內所感應的電勢可達幾千伏甚至更高，對設備和人員是極其危險的。
磁感應強度驟增，會引起鐵芯和繞組過熱。在鐵芯中會產生剩磁，使互感器準確級變低。
電流互感器二次回路必須接地（只能是一點接地），其目的是為了防止當一、二次之間絕緣被破壞時，對二次設備與人身造成危害，所以一般宜在配電裝置處經端子接地。
電流互感器一次回路不能接地，電流互感器的一次回路就是被測線路的主回路，電流互感器的一次側是不能接地的，否則會造成嚴重的短路事故。
