【導讀】開關電源主要的原材料是變壓器、功率器件、電感器、電抗器等。開關電源屬于電子工業的基礎產品，下游涉及國民經濟眾多領域，包括電信、郵政、銀行、證券、鐵路、民航、稅務、工商、石油、海運、航空航天、軍隊等。
目前，開關電源行業已形成了完善的產業鏈，上游國際主流元器件供應商控制了開關電源IC芯片的制造技術，中游電源制造商根據其掌握的不同水平的電源制造專業技術和生產能力為下游客戶提供不同技術水平、類型的電源產品。開關電源行業下游為工業自動化控制、軍工設備、科研設備、LED照明、工控設備、通訊設備、電力設備、儀器儀表、醫療設備、半導體制冷制熱、空氣凈化器，電子冰箱，液晶顯示器，LED燈具，通訊設備，視聽產品，安防監控，LED燈袋，電腦機箱，數碼產品和儀器類等領域。
我國電源開關在發展的過程中呈現出小型化、薄型化、輕量化、高頻化趨勢。因為，隨著電源開關應用領域的不斷拓展，用戶對開關電源便攜性要求越來越高。而在一定范圍內，開關頻率的提高，不僅能有效地減小電容、電感及變壓器的尺寸，而且還能夠抑制干擾，改善系統的動態性能，因此小型化、薄型化、輕量化、高頻化將是開關電源的主要發展方向。
開關電源模塊是新一代的開關電源產品，主要應用于民用、工業和軍用等眾多領域，包括交換設備、接入設備、移動通訊、微波通訊以及光傳輸、路由器等通信領域和汽車電子、航空航天等。由于采用模塊組建電源系統具有設計周期短、可靠性高、系統升級容易等特點，模塊電源的應用越來越廣泛。尤其近幾年由于數據業務的飛速發展和分布式供電系統的不斷推廣，模塊電源發展十分迅速。
經歷過跌跌撞撞，才知道內心所向；經歷過迷茫不安，才懂得逼自己前行；經歷過窘迫尷尬，才學會耐得住性子。慢慢來，別著急，生活終將為你備好所有的答案！ 早上好，加油！
開關電源的控制芯片的品種也十分多，主要分為電流控制型與電壓控制型兩大類。電壓控制型只對輸出電壓采樣，作為反應信號停止閉環控制，采用PWM技術調理輸出電壓，從控制理論的角度看，這是一種單環控制系統。電流控制型是在電壓控制型的根底上，增加一個電流負反應環節，使其成為雙環控制系統，從而進步了電源的性能。
產品分類上看，大致可分為AD/DC，DC/DC兩大類。多年來產品應用的技術開展，形成業界對DC/DC電源的認識構成了一定的誤區，以為DC/DC難做，AC/DC易做。
雖然如此，AC/DC與DC/DC還是存在很大的差異，從產品設計，器件選擇請求，牢靠性目的完成等方面來看：AC/DC遠比DC/DC復雜，難做，這是多年從事AC/DC電源研發，消費的深切領會。
開關電源是利用現代電力電子技術，控制開關管開通和關斷的時間比率，維持穩定輸出電壓的一種電源，開關電源一般由脈沖寬度調制控制IC和MOSFET構成。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新。目前，開關電源芯片以小型、輕量和高效率的特點被廣泛應用幾乎所有的電子設備，是當今電子信息產業飛速發展不可缺少的一種電源方式。接下來小編為大家普及一下開關電源芯片使用時注意的事項： 1)使用電源芯片前，先確定輸入輸出電壓規格與所用電源的標稱值是否相符;
2)通電之前，檢查輸入輸出的引線是否連接正確，以免損壞用戶設備; 3)檢查安裝是否牢固，安裝螺絲與電源板器件有無接觸，測量外殼與輸入、輸出的絕緣電阻，以免觸電; 4)為保證使用的安全性和減少干擾，請確保接地端可靠接地; 5)多路輸出的電源一般分主、輔輸出，主輸出特性優于輔輸出，一般情況下輸出電流大的為主輸出。為保證輸出負載調整率和輸出動態等指標，一般要求每路至少帶10%的負載。若用輔路不用主路，主路一定加適當的假負載。具體參見相應型號的規格書; 6)請注意:電源頻繁開關將會影響其壽命; 7)工作環境及帶載程度也會影響其壽命。
盡管如此。工程師都知道盡管現在開關電源應用突飛猛進，通時線性電源的也是勝點突出!
都是直流電 按要求不同使用不同 ,線性電源最好他輸出的是線性直流電,可以用在要求高的場合,開關電源次之,他是由很高的開關速度的變壓器和開關管,特點是重量小,容量大,輸出質量高,相控電原用在要求不高,電流特大的場合
首先從輸入端比照來看，AC/DC遠比DC/DC要難做。AC/DC由于直接連到公網，眾所周知公網情況是十分復雜的，有的市電直接為小水電，晚上可高達350VAC以上;有的接錯相線直接電壓就為380VAC，低壓也能夠到達130伏以下。再加上公網銜接有許許多多輸入特性不同的設備，有理性負載，有容性負載，電網上有很多尖峰雜訊，和屢次諧波成份，雷雨天氣的感應雷等等各種要素的綜合影響使得公網愈加復雜。而DC/DC的輸入電壓普通來自整流器或者蓄電池，常用的電壓有12V/24V/48V/60V等4種，整流器就是AC/DC，曾經經過一次隔離。
其次從器件選擇，牢靠性目的達成上看，AC/DC設計比DC/DC難做。從上面的描繪來看，AC/DC直接面臨高壓，輸入端器件的選擇，特別是功率MOSFET，電壓越高，導通壓降和開關損耗越大，電源的熱設計越難滿足，其它二極管，三極管同樣也存在這樣的問題，高壓難選，低壓好選。同時AC/DC電源需求契合的安規等級遠比DC/DC高。從電路構造來看AC/DC普通要兩級變換，而DC/DC只需一級變換即可，而且DC/DC運用的主功率變換電路相比之下也是擬簡單。

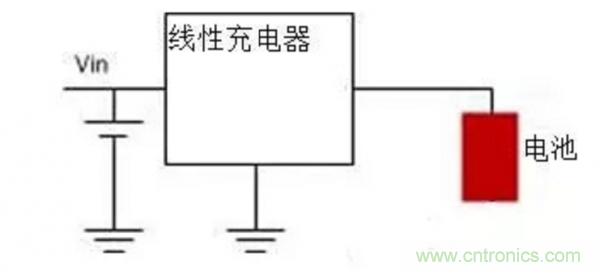

線性電源的調整管工作在放大狀態，因而發熱量大，效率低(35%左右)，需要加體積龐大的散熱片，而且還需要同樣也是大體積的工頻變壓器，當要制作多組電壓輸出時變壓器會更龐大。
開關電源的調整管工作在飽和和截至狀態，因而發熱量小，效率高(75%以上)而且省掉了大體積的變壓器。但開關電源輸出的直流上面會疊加較大的紋波(50mV at 5V outputtypical)，在輸出端并接穩壓二極管可以改善，另外由于開關管工作是會產生很大的尖峰脈沖干擾，也需要在電路中串連磁珠加以改善。相對而言線性電源就沒有以上缺陷，它的紋波可以做的很小(5mV以下)。
對于電源效率和安裝體積有要求的地方用開關電源為佳，對于電磁干擾和電源純凈性有要求的地方(例如電容漏電檢測)多選用線性電源。另外當電路中需要作隔離的時候現在多數用DC-DC來做對隔離部分供電(DC-DC從其工作原理上來說就是開關電源)。還有，開關電源中用到的高頻變壓器可能繞制起來比較麻煩

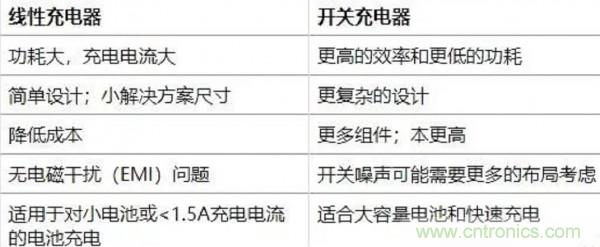

開關電源和線性電源在內部結構上是完全不一樣的，開關電源顧名思義有開關動作，它利用變占空比或變頻的方法實現不同的電壓，實現較為復雜，最大的優點是高效率，一般在90%以上，缺點是文波和開關噪聲較大，適用于對文波和噪聲要求不高的場合;而線性電源沒有開關動作，屬于連續模擬控制，內部結構相對簡單，芯片面積也較小，成本較低，優點是成本低，文波噪聲小，最大的缺點是效率低。它們各有有缺點在應用上互補共存!
開關電源的原理：
開關電源主要包括輸入電網濾波器、輸入整流濾波器、逆變器、輸出整流濾波器、控制電路、保護電路。它們的功能是：
1、輸入電網濾波器：消除來自電網，如電動機的啟動、電器的開關、雷擊等產生的干擾，同時也防止開關電源產生的高頻噪聲向電網擴散。
2、輸入整流濾波器：將電網輸入電壓進行整流濾波，為變換器提供直流電壓。
3、逆變器：是開關電源的關鍵部分。它把直流電壓變換成高頻交流電壓，并且起到將輸出部分與輸入電網隔離的作用。
4、輸出整流濾波器：將變換器輸出的高頻交流電壓整流濾波得到需要的直流電壓，同時還防止高頻噪聲對負載的干擾。
5、控制電路：檢測輸出直流電壓，并將其與基準電壓比較，進行放大。調制振蕩器的脈沖寬度，從而控制變換器以保持輸出電壓的穩定。
6、保護電路：當開關電源發生過電壓、過電流短路時，保護電路使開關電源停止工作以保護負載和電源本身。
開關電源是將交流電先整流成直流電，在將直流逆變成交流電，在整流輸出成所需要的直流電壓。這樣開關電源省去下線性電源中的變壓器，以及電壓反饋電路。而開關電源中的逆變電路完全是數字調整，同樣能達到非常高的調整精度。
開關電源的主要優點：
體積小、重量輕(體積和重量只有線性電源的20～30%)、效率高(一般為60～70%，而線性電源只有30～40%)、自身抗干擾性強、輸出電壓范圍寬、模塊化。
開關電源的主要缺點：
由于逆變電路中會產生高頻電壓，對周圍設備有一定的干擾。需要良好的屏蔽及接地
開關變壓器次級感應出高頻電壓,經整流濾波供給負載;
4.輸出部分通過一定的電路反饋給控制電路,控制PWM占空比,以達到穩定輸出的目的.
交流電源輸入時一般要經過厄流圈一類的東西,過濾掉電網上的干擾,同時也過濾掉電源對電網的干擾;在功率相同時,開關頻率越高,開關變壓器的體積就越小,但對開關管的要求就越高;開關變壓器的次級可以有多個繞組或一個繞組有多個抽頭,以得到需要的輸出;一般還應該增加一些保護電路,比如空載、短路等保護,否則可能會燒毀開關電源。
