【導讀】接地電阻測試方法有哪些？為什么要進行接地電阻測量？本文將會介紹為什么接地是必須的以及5種接地電阻測試方法？
一、接地電阻測量
保證住宅或是工廠電氣安全的一個基本的先決條件就是提供一個接地電極。如果沒有接地電極，人員將有生命危險，電氣裝置及其它財產也將受到損害。然而，一個單獨的接地電極不能夠完全保證安全。只有定期檢查才能保證電氣裝置的正確操作。
二、為什么接地是必須的？
因為接地包括使用一條導線連接一個接地電極至金屬底盤地線，可以將電氣設備上因為絕緣故障而產生的電流導入大地中。使用這種方法，由于故障電流被導入了大地中，這樣對人員就沒有危險了。如果沒有接地，任何接觸的人員都可能觸電，如果電流很大，就有可能致命。
三、測量現有接地電阻的方法
1、單一接地電極裝置的接地電阻測試方法
需要指出的是，所有的電氣安裝測試標準都是引用2地樁法，這是一種既精確又安全的接地電阻測量方法。

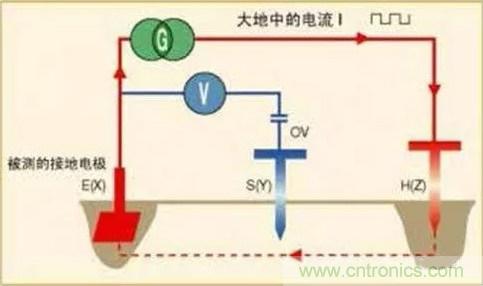

測量原理包括使用一個適當?shù)碾娫碐注入一個交流電流（I），通過輔助電極H并回到接地電極E。接地電極E和大地上電勢為0的點之間的電壓使用另一個輔助電極S測得。然后可以通過分開的電壓測量和恒定的電流注入計算出電阻。
2、3極接地電阻測試方法(62%法）
這個方法需要使用2個輔助電極（或"地粧")來注入電流并提供0V電勢參考。兩個輔助電極的位置對于被測接地電極E(X)是至關重要的。
為了正確測量，"0V電勢輔助電極”不能設置在影響區域內導致電流(I)流通。統計數據表明，確保高測量精度的方法是在EH直線上距離E62%的位置上設置地樁SQ。
然后需要確保，當?shù)貥禨在直線EH上的初始位置以前后10%距離位置上，測量結果沒有變化或有微小變化。如果測量變化很大，這意味著S在影響區域內，所以必須增加距離并重復測量。

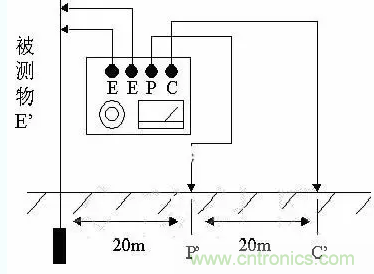

3、4極接地電阻測試方法
4極接地電阻測量法是基于3極測量的相同原理，但是在被測接地極E和測量儀器間附加一個連接。此方法提供一個更好的分辨率（較3極法高出10倍），并且意味著不再需要考慮導線電阻。
4、選擇性4極接地電阻測試方法
當使用傳統的3極或4極法測量并聯接地系統時，注入接地系統的測量電流會分配于不同接地。這意味著無法確定給定接地電極的電流大小，所以它的電阻不能確定。在這樣的案例中，這個電流是被測接地系統中的總電流，測得的全部接地電阻相當于全部并聯接地電極的電阻。
為了消除并聯接地電極的影響，有一個變化的4極選擇性測量方法。除了增加一個測量被測接地上精確電流的電流鉗之外，其它原理都是相同的。測得數值的準確性是可以保證的。
5、使用2個電流鉗的接地回路測量以及使用接地回路電阻鉗表的測量
接地回路電阻鉗表的優勢是設置快速、便捷：為了測量接地阻值和接地電流，簡單地鉗連接至接地的電纜。接地回路電阻鉗表包含兩個線圈：一個“發生器”線圈和一個“接收器”線圈。
- 鉗表的“發生器”線圈在被圈住的導體周圍發出一個不變電壓值為E的交流電壓；然后一個電流l=E/Rloop流入電阻回路。
-“接收器”線圈測量電流。
- 因為E和I知道了，可推斷出回路電阻。
四、注意事項
1、禁止在有雷電或被測物帶電時進行測量。
2、儀表攜帶、使用時須小心輕放，避免劇烈震動。
