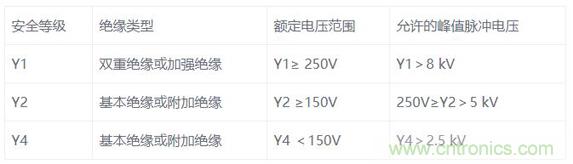

【導讀】我們都知道Y電容是安規電容，是跨接L線地以及N線與地之間的電容，它的作用是抑制共模干擾。現在一共有三種等級，分別是是Y1, Y2, Y4。由于漏電流不能太大這是安規要求，漏電流太大人體觸摸用電器會有一種麻麻的感覺，因此一般Y電容容量大小為1nF到4.7nF之間。
我們都知道Y電容是安規電容，是跨接L線地以及N線與地之間的電容，它的作用是抑制共模干擾。現在一共有三種等級，分別是是Y1, Y2, Y4。由于漏電流不能太大這是安規要求，漏電流太大人體觸摸用電器會有一種麻麻的感覺，因此一般Y電容容量大小為1nF到4.7nF之間。

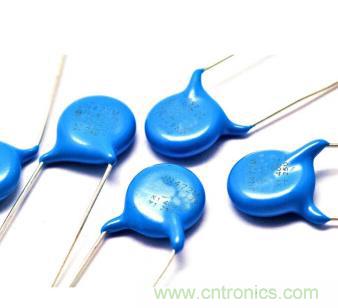

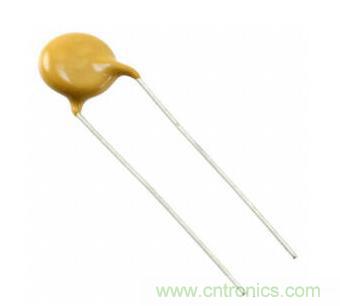

Y電容一般有藍色和黃色兩種
那么Y電容在電路當中一般有哪幾種連接方式呢？一般有以下四種：

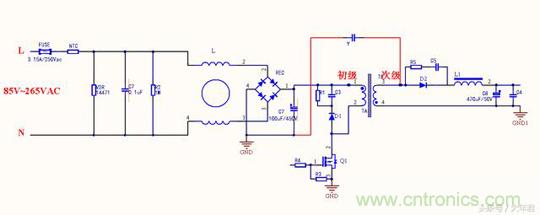

第一種：跨接于變壓器初級地與次級地之間

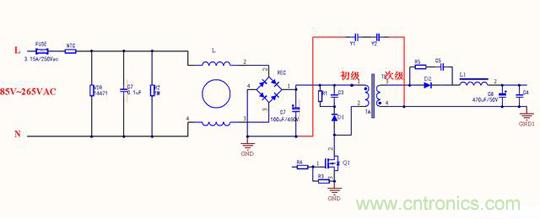

初級地我們也經常成為“熱地”，次級地經常被稱為“冷地”，Y電容跨接在變壓器初級地與次級地之間這是最為常見的連接方式，而且一般都是成雙成對出現，因為腳距太短，不能做到完全隔離。開關電源當中，開關管的不斷導通與閉合會產生噪聲，如下圖的Q1，主要表現在瞬間電壓尖峰脈沖信號，信號噪聲流向變壓器的初級線圈，而線圈相當于一個電感，此時會產生反向較高的電動勢，同時產生的高次諧波耦合到變壓器初級，造成噪聲騷 擾。初級地和次級地之間加一個 Ｙ 電容，可以在變壓器的次級地與大地間建立一個泄放通道，開關噪聲的高次諧波通 過這個通道泄放到大地，從而避免通過供電線路輻射出去，降低開關電源的輻射騷擾。

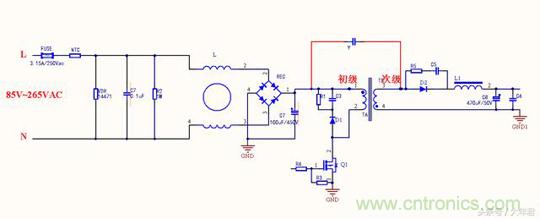

第二種：跨接于變壓器初級高壓和次級地之間
變壓器的每個線圈繞組之間有寄生電容存在，在工作時過程當中形成電壓，成為噪聲源頭，在初始高壓與次級地之間跨接Y電容，能濾除初級和次級耦合產生的共模干擾，這與第一種差不多，只是在EMI測試時候結果會有所不同。
第三種：跨接于變壓器初級高壓與次級輸出正端
這種連接方式較少見，在小功率電源時候有時候會用
第四種：跨接于變壓器初級地與次級輸出正端
這種連接方式也較少見，在小功率電源時候有時候會用
