整流電路中電容如何選擇？
一般來說，電容的取值滿足R*C=（3-5）T，其中，R為負載電阻，等于直流輸出的直流電壓和直流輸出電流的比值；C為濾波電容的容量；T為整流后脈動直流電壓的重復頻率。這樣選取后，完全可以給沒有穩壓要求的電子設備供電。
這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因?yàn)榉€(wěn)壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因?yàn)榉€(wěn)壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。
這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因?yàn)榉€(wěn)壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。這個式子也不是嚴格要求服從的，如果濾波后面有穩壓電路，則濾波電容取小點也關系不大，因?yàn)榉€(wěn)壓電路要能充分發揮作用，其兩端的壓獎本身就很大，也就是本身就應該具有比較強的電壓調節能力。至于濾波電容的耐壓，對于半波整流和全波整流電路，都要求濾波電容器的耐壓要大于整流電路輸入交流電壓的最大值。

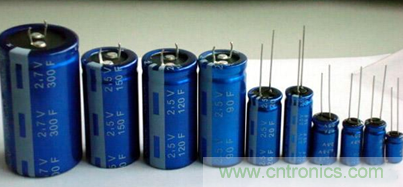

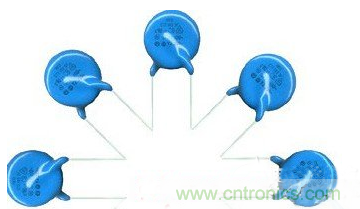

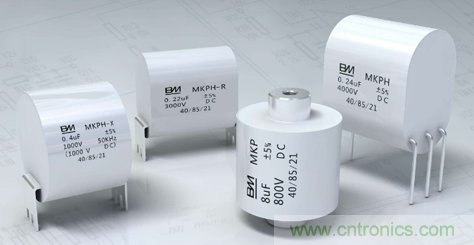

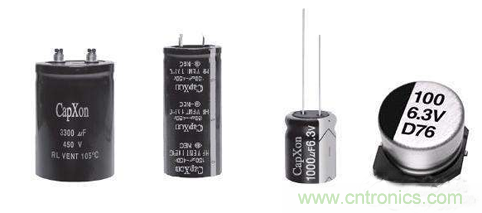

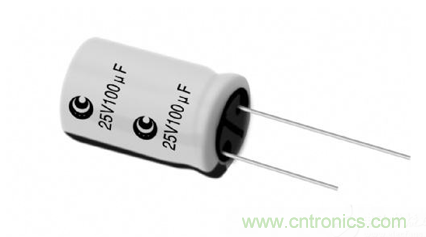

在電子線路中，電容用來通過交流而阻隔直流，也用來存儲和釋放電荷以充當濾波器，平滑輸出脈動信號。小容量的電容，通常在高頻電路中使用，如收音機、發射機和振蕩器中。大容量的電容往往是作濾波和存儲電荷用。而且還有一個特點，一般1μF以上的電容均為電解電容，而1μF以下的電容多為瓷片電容，當然也有其他的，比如獨石電容、滌綸電容、小容量的云母電容等。電解電容有個鋁殼，里面充滿了電解質，并引出兩個電極，作為正（+）、負（-）極，與其它電容器不同，它們在電路中的極性不能接錯，而其他電容則沒有極性。
把電容器的兩個電極分別接在電源的正、負極上，過一會兒即使把電源斷開，兩個引腳間仍然會有殘留電壓（學了以后的教程，可以用萬用表觀察），我們說電容器儲存了電荷。電容器極板間建立起電壓，積蓄起電能，這個過程稱為電容器的充電。充好電的電容器兩端有一定的電壓。電容器儲存的電荷向電路釋放的過程，稱為電容器的放電。
電子電路中，只有在電容器充電過程中，才有電流流過，充電過程結束后，電容器是不能通過直流電的，在電路中起著“隔直流”的作用。電路中，電容器常被用作耦合、旁路、濾波等，都是利用它“通交流，隔直流”的特性。那么交流電為什么能夠通過電容器呢？我們先來看看交流電的特點。交流電不僅方向往復交變，它的大小也在按規律變化。電容器接在交流電源上，電容器連續地充電、放電，電路中就會流過與交流電變化規律一致的充電電流和放電電流。
電容在電路中的作用主要有以下幾方面：
1．濾波電容：它接在直流電源的正、負極之間，以濾除直流電源中不需要的交流成分，使直流電平滑。一般常采用大容量的電解電容器，也可以在電路中同時并接其他類型的小容量電容以濾除高頻交流電。
2．退耦電容：并接于放大電路的電源正、負極之間，防止由電源內阻形成的正反饋而引起的寄生振蕩。
3．旁路電容：在交、直流信號的電路中，將電容并接在電阻兩端或由電路的某點跨接到公共電位上，為交流信號或脈沖信號設置一條通路，避免交流信號成分因通過電阻產生壓降衰減。
4．耦合電容：在交流信號處理電路中，用于連接信號源和信號處理電路或者作兩放大器的級間連接，用以隔斷直流，讓交流信號或脈沖信號通過，使前后級放大電路的直流工作點互不影響。
5．調諧電容：連接在諧振電路的振蕩線圈兩端，起到選擇振蕩頻率的作用。
6．襯墊電容：與諧振電路主電容串聯的輔助性電容，調整它可使振蕩信號頻率范圍變小，并能顯著地提高低頻端的振蕩頻率。適當?shù)剡x定襯墊電容的容量，可以將低端頻率曲線向上提升，接近于理想頻率跟蹤曲線。
7．補償電容：它是與諧振電路主電容并聯的輔助性電容，調整該電容能使振蕩信號頻率范圍擴大。
8．中和電容：并接在三極管放大器的基極與發射極之間，構成負反饋網絡，以抑制三極管極間電容造成的自激振蕩。
9．穩頻電容：在振蕩電路中，起穩定振蕩頻率的作用。
10．定時電容：在RC時間常數電路中與電阻R串聯，共同決定充放電時間長短的電容。
11．加速電容：接在振蕩器反饋電路中，使正反饋過程加速，提高振蕩信號的幅度。
12．縮短電容：在UHF高頻頭電路中，為了縮短振蕩電感器長度而串接的電容。
13．克拉潑電容：在電容三點式振蕩電路中，與電感振蕩線圈串聯的電容，起到消除晶體管結電容對頻率穩定性影響的作用。
14．鍋拉電容：在電容三點式振蕩電路中，與電感振蕩線圈兩端并聯的電容，起到消除晶體管結電容的影響，使振蕩器在高頻端容易起振。
15．穩幅電容：在鑒頻器中，用于穩定輸出信號的幅度。
諧振電容
16．預加重電容：為了避免音頻調制信號在處理過程中造成對分頻量衰減和丟失，而設置的RC高頻分量提升網絡電容。
17．去加重電容：為恢復原伴音信號，要求對音頻信號中經預加重所提升的高頻分量和噪聲一起衰減掉，設置在RC網絡中的電容。
18．移相電容：用于改變交流信號相位的電容。
19．反饋電容：跨接于放大器的輸入與輸出端之間，使輸出信號回輸?shù)捷斎攵说碾娙荨?/div>
20．降壓限流電容：串聯在交流電回路中，利用電容對交流電的容抗特性，對交流電進行限流，從而構成分壓電路。
21．逆程電容：用于行掃描輸出電路，并接在行輸出管的集電極與發射極之間，以產生高壓行掃描鋸齒波逆程脈沖，其耐壓一般在1500V以上。
22．S校正電容：串接在偏轉線圈回路中，用于校正顯像管邊緣的延伸線性失真。
23．自舉升壓電容：利用電容器的充、放電儲能特性提升電路某點的電位，使該點電位達到供電端電壓值的倍。
24．消亮點電容：設置在視放電路中，用于關機時消除顯像管上殘余亮點的電容。
25．軟啟動電容：一般接在開關電源的開關管基極上，防止在開啟電源時，過大的浪涌電流或過高的峰值電壓加到開關管基極上，導致開關管損壞。
26．啟動電容：串接在單相電動機的副繞組上，為電動機提供啟動移相交流電壓。在電動機正常運轉后與副繞組斷開。
27．運轉電容：與單相電動機的副繞組串聯，為電動機副繞組提供移相交流電流。在電動機正常運行時，與副繞組保持串接。
電容分類及其作用
耦合電容：用在耦合電路中的電容稱為耦合電容，在阻容耦合放大器和其他電容耦合電路中大量使用這種電容電路，起隔直流通交流作用。
濾波電容：用在濾波電路中的電容器稱為濾波電容，在電源濾波和各種濾波器電路中使用這種電容電路，濾波電容將一定頻段內的信號從總信號中去除。
退耦電容，用在退耦電路中的電容器稱為退耦電容，在多級放大器的直流電壓供給電路中使用這種電容電路，退耦電容消除每級放大器之間的有害低頻交連。
高頻消振電容：用在高頻消振電路中的電容稱為高頻消振電容，在音頻負反饋放大器中，為了消振可能出現的高頻自激，采用這種電容電路，以消除放大器可能出現的高頻嘯叫。
諧振電容：用在LC諧振電路中的電容器稱為諧振電容，LC并聯和串聯諧振電路中都需這種電容電路。
旁路電容：用在旁路電路中的電容器稱為旁路電容，電路中如果需要從信號中去掉某一頻段的信號，可以使用旁路電容電路，根據所去掉信號頻率不同，有全頻域（所有交流信號）旁路電容電路和高頻旁路電容電路。
中和電容：用在中和電路中的電容器稱為中和電容。在收音機高頻和中頻放大器，電視機高頻放大器中，采用這種中和電容電路，以消除自激。
定時電容：用在定時電路中的電容器稱為定時電容。在需要通過電容充電、放電進行時間控制的電路中使用定時電容電路，電容起控制時間常數大小的作用。
積分電容：用在積分電路中的電容器稱為積分電容。在電視場掃描的同步分離級電路中，采用這種積分電容電路，以從行場復合同步信號中取出場同步信號。
微分電容：用在微分電路中的電容器稱為微分電容。在觸發器電路中為了得到尖頂觸發信號，采用這種微分電容電路，以從各類（主要是矩形脈沖）信號中得到尖頂脈沖觸發信號。
補償電容：用在補償電路中的電容器稱為補償電容，在卡座的低音補償電路中，使用這種低頻補償電容電路，以提升放音信號中的低頻信號，此外，還有高頻補償電容電路。
自舉電容：用在自舉電路中的電容器稱為自舉電容，常用的OTL功率放大器輸出級電路采用這種自舉電容電路，以通過正反饋的方式少量提升信號的正半周幅度。
分頻電容：在分頻電路中的電容器稱為分頻電容，在音箱的揚聲器分頻電路中，使用分頻電容電路，以使高頻揚聲器工作在高頻段，中頻揚聲器工作在中頻段，低頻揚聲器工作在低頻段。
