【導讀】工作中是一種常用元器件，尤其是在設計方案中經常用到。尤其是6脈沖可控硅整流器和12脈沖可控硅整流器有什么不同之處？本文就有小編帶你一起，從原理入手簡析6脈沖可控硅整流器和12脈沖可控硅整流器之間的不同之處。
首先要為大家介紹的是6脈沖可控硅整流器的運行工作原理。這里所謂的6脈沖，指的是以6個可控硅組成的全橋整流，由于有6個開關脈沖對6個可控硅分別控制，所以我們一般稱之為6脈沖整流。這種6脈沖整流器的基礎結構如圖1所示。
圖1 6脈沖整流器
這里我們以圖1所示的6脈沖整流器運行結構為基礎，來對它的運行特點進行簡要分析。我們暫時忽略三相橋式可控硅整流電路換相過程和電流脈動，假定交流側電抗為零，直流電感為無窮大，延遲觸發角a為零，則交流側電流傅里葉級數展開可以計公式為：
由上文中的公式，我們可以得出以下一個結論，那就是在6脈沖整流器的電流中，含6K（k為正整數）次諧波，即5、7、11、13...等各次諧波，各次諧波的有效值與諧波次數成反比，且與基波有效值的比值為諧波次數的倒數。

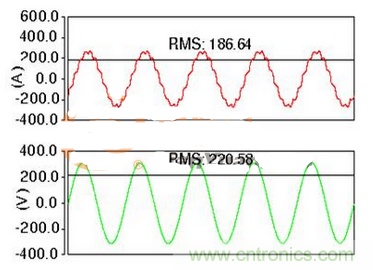

圖 2 計算機仿真的6脈沖A相的輸入電壓、電流波形
依據對上文中兩個公式的計算，我們可以得出結論，那就是在12脈沖可控硅整流器運行過程中，兩個整流橋產生的5、7、17、19、...次諧波相互抵消，注入電網的只有12k次諧波，即11、13、23、25等各次諧波，且其有效值與與諧波次數成反比，而與基波有效值的比值為諧波次數的倒數。

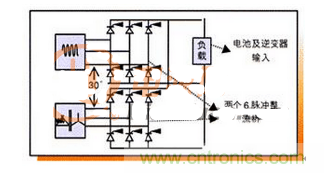

圖3 12脈沖整流器示意圖（由2個6脈沖并聯組成）
在這種12脈沖的可控硅整流器運行過程中，其本身橋1的網側電流傅立葉級數展開可得出公式為：
由此可見，在12脈沖的可控硅整流器運行過程中，兩個整流橋產生的5、7、17、19、...次諧波相互抵消，注入電網的只有12k（k為正整數）次諧波，即11、13、23、25等各次諧波，且其有效值與與諧波次數成反比，而與基波有效值的比值為諧波次數的倒數。
圖4 計算機仿真的12脈沖UPSA相的輸入電壓、電流波形
以上就是本文針對兩種可控硅整流器的運行原理，所進行的簡要分析和介紹，希望能夠對各位工程師的研發設計工作有所幫助。
