【導讀】小伙伴們，冬天了，或許在北方室內有暖氣火炕之類的不會冷，但是在南方，屋子里沒有外面暖和有木有！在客廳的沙發上看電影聽音樂都凍死了有木有！要是有個在哪里都能一起聽音樂的設備該多好啊，這不，有創意的大神做出來了，快來看看吧！
發射元器件材料清單 接收器元器件材料清單
1條USB線 3個按鍵
1個按鍵 1個耳機座
3個電容（濾波用要求不高） 1個晶振
1個晶振16M 1個指示燈
1個指示燈 1個天線
1個電阻1K到10K都可以用（限流） 1個電容
1個電阻1K到10K都可以用（限流） 1個電池3.7V的
1個天線 1個接收模塊
1個耳機座
1模塊AWD617(必須支持USB接口和外部音頻輸入)
下面是原理圖，大家仔細看看，很簡單，人人都會做的.

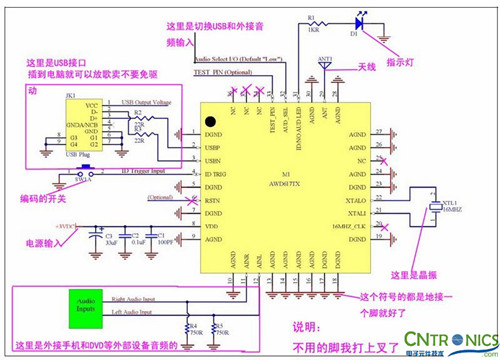

發射器原理圖全部標好.

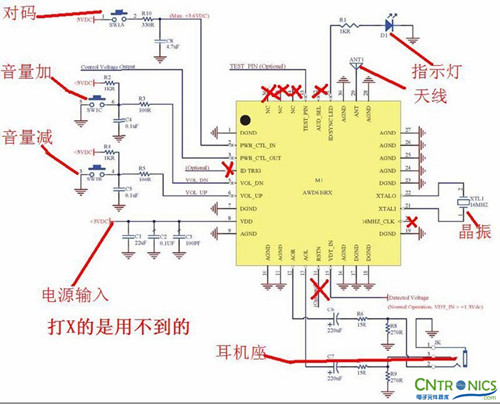

打X的是用不到的腳位。

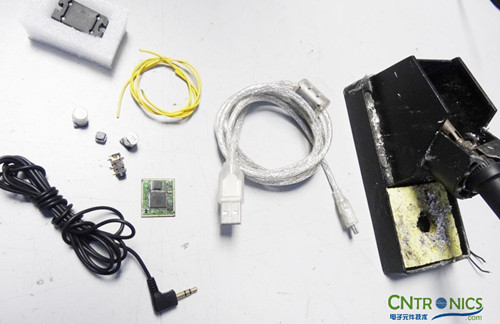

準備開工啦

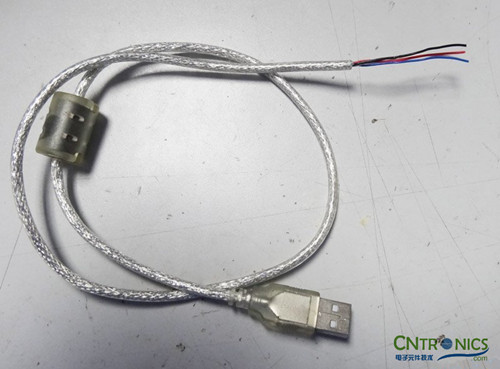

剪斷USB線
[page]

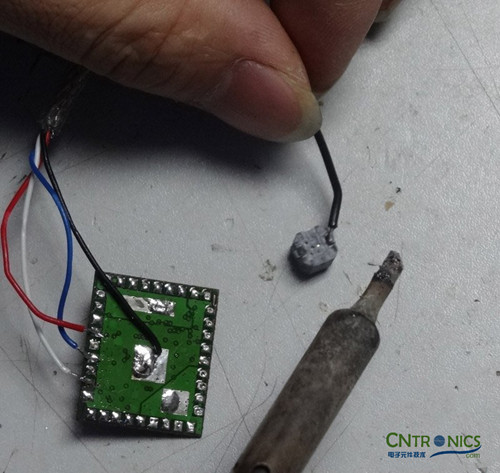

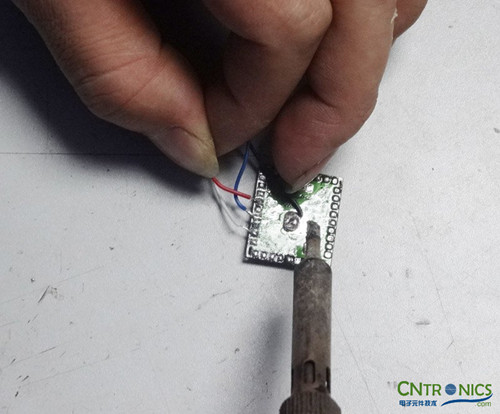

剪斷USB線焊接到模塊上
焊接按鍵

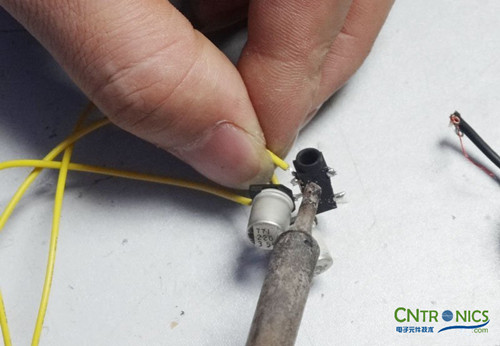

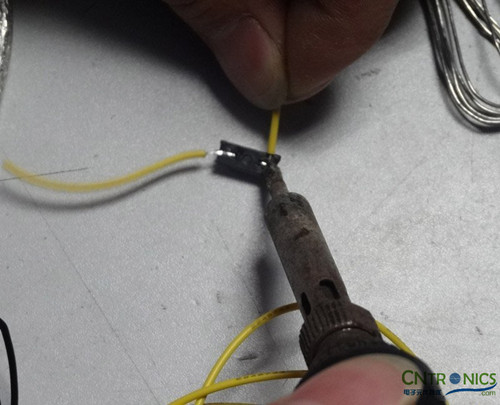

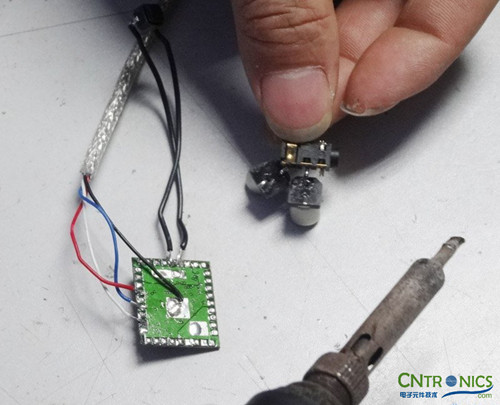

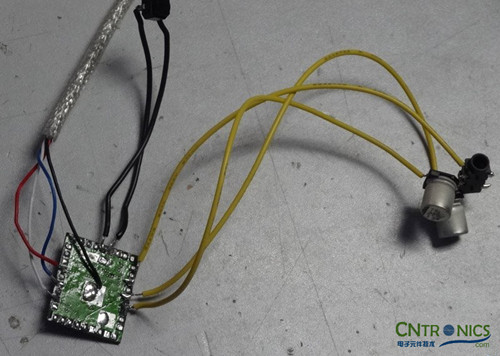

焊接電容耳機座音頻輸入
[page]

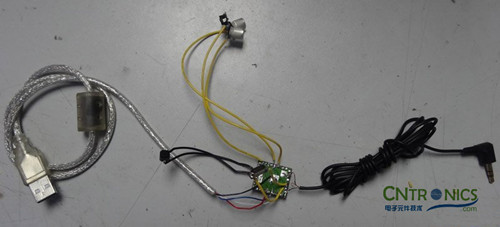

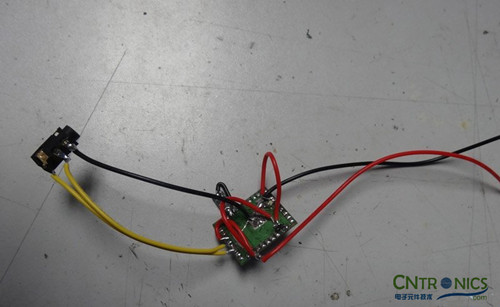

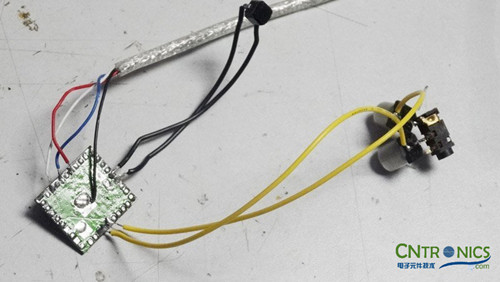

耳機輸入座焊接完畢

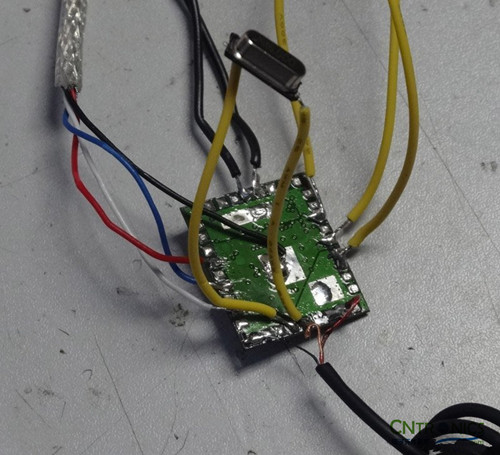

焊接16M晶振
[page]

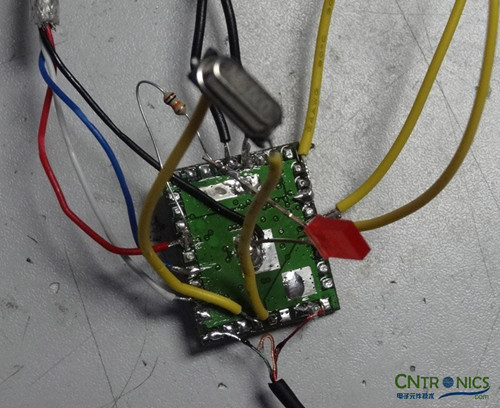

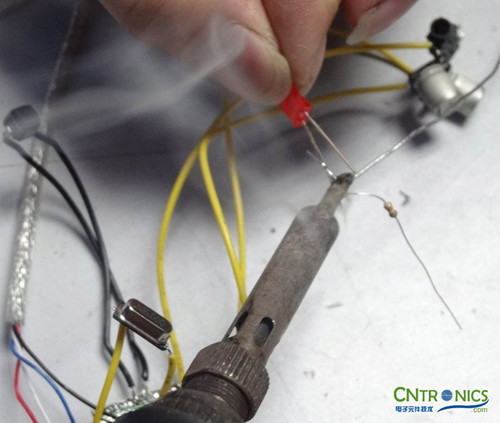

焊接指示燈
正面圖
[page]

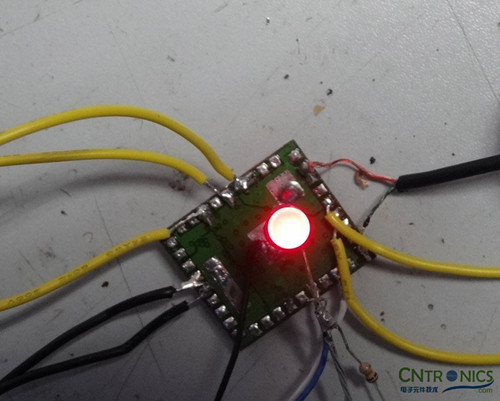

通電啦！亮燈就有希望
說明模塊工作了

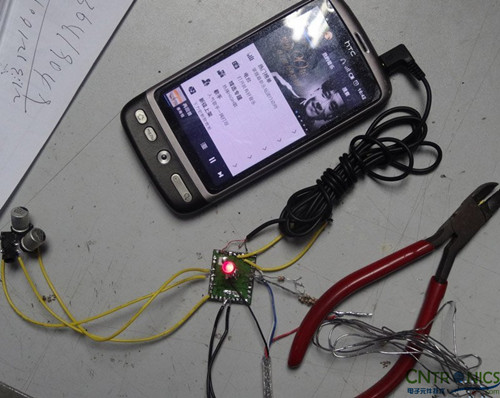

接到手機

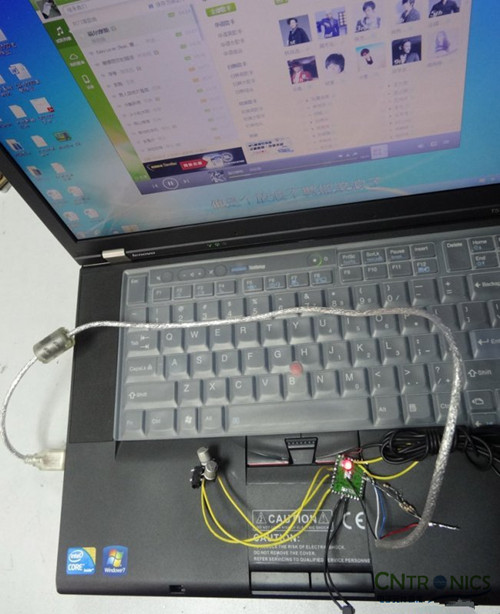

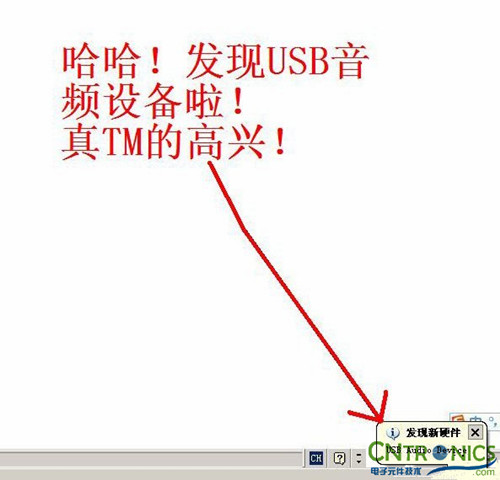

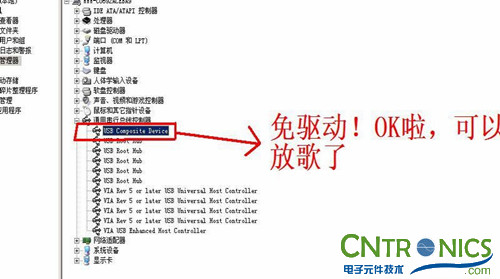

接上USB試一下
發射完工啦，就差接收了
[page]

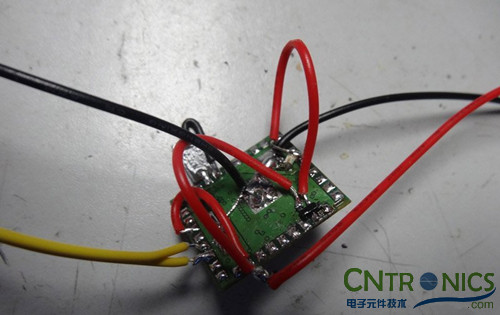

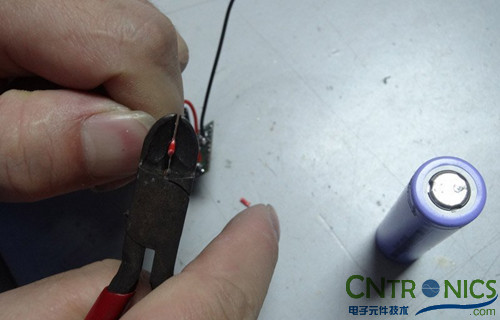

焊接接收模塊

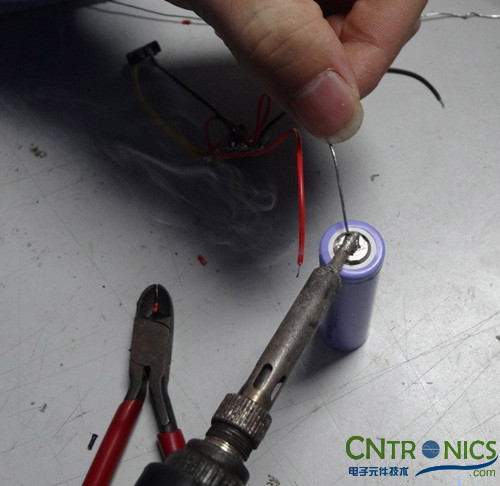

搞個電源用18650電池
正極焊接電壓是3.7V
[page]

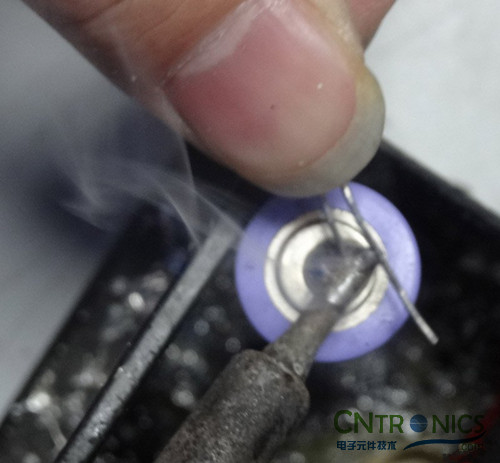

負極不上錫，坑爹，

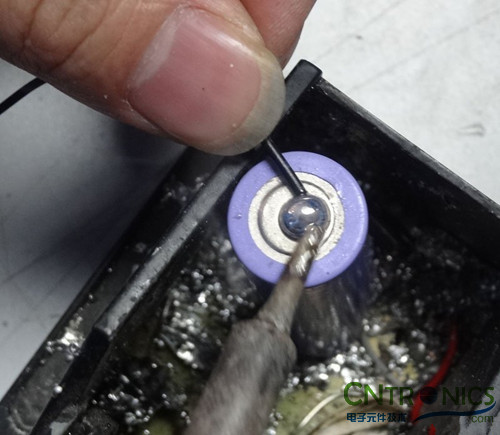

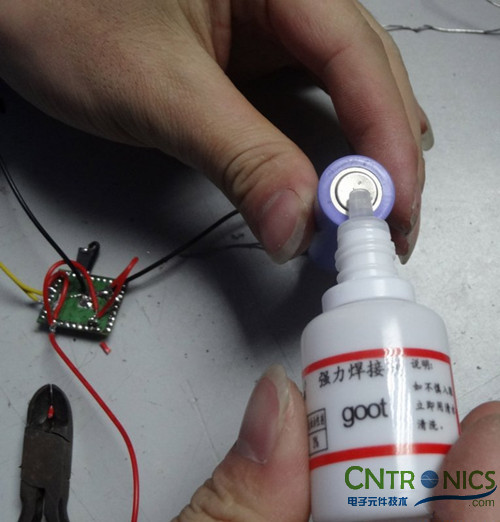

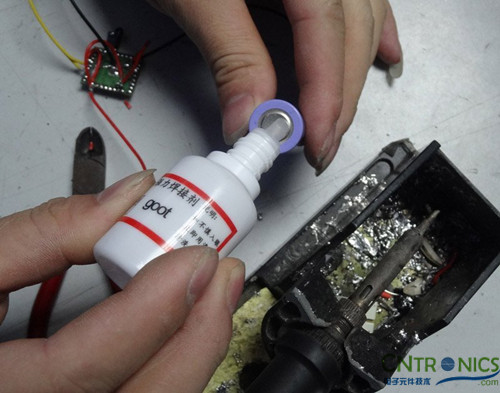

用強力柱焊劑
滴一點上去。化學物品

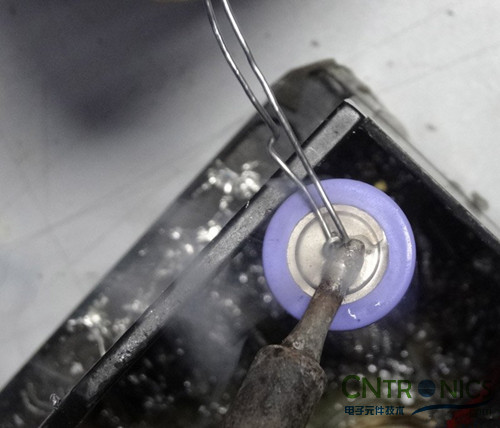

馬上就上錫了啊
負極完美上錫
[page]

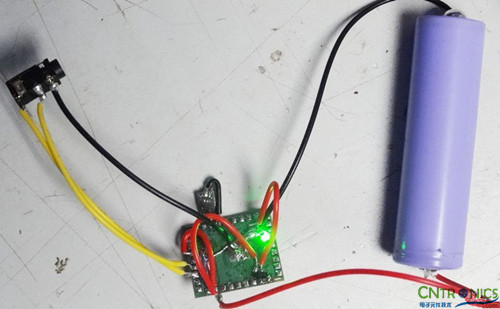

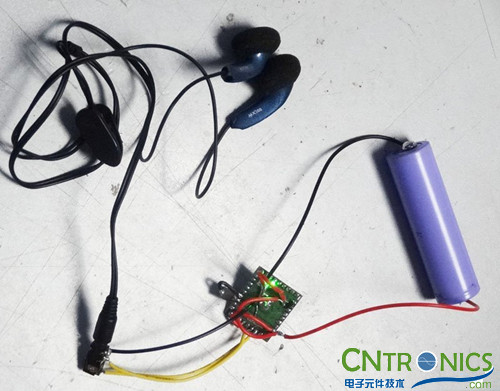

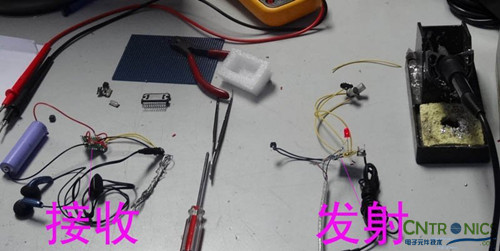

通電測試
戴上耳機試了，接收音質還是可以的
沒有出現卡頓，音質還原非常理想

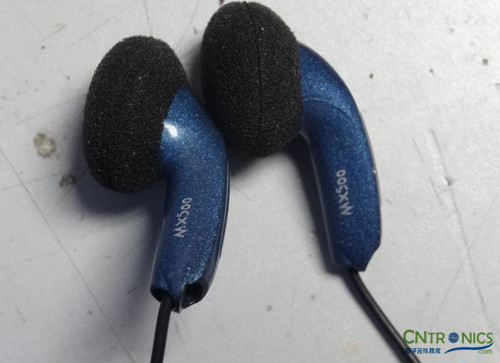

耳機帖寫，正品的森海塞爾MX500，
自己收藏10幾條，嘿嘿
手工板焊接完成，測試ok，經過發射器到接收器音質沒有損耗，還原度非常高，距離60m達到了要求，所以自己畫PCB板
[page]

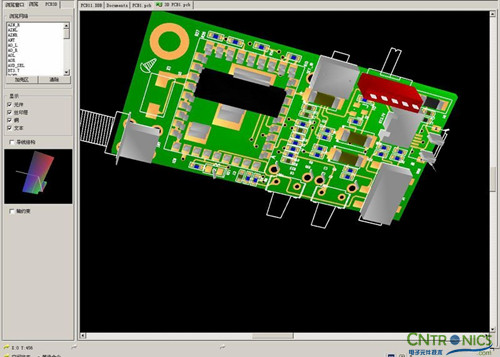

PCB板畫好后發給廠家打樣

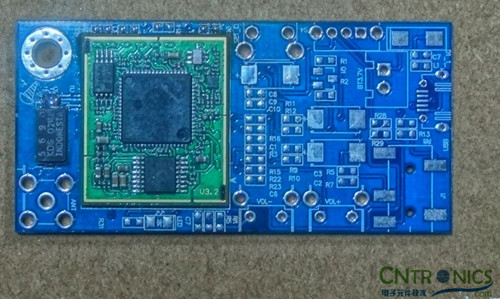

漫長的等待，終于回來了
就這幾塊打板費去我100大洋，還不包郵
[page]

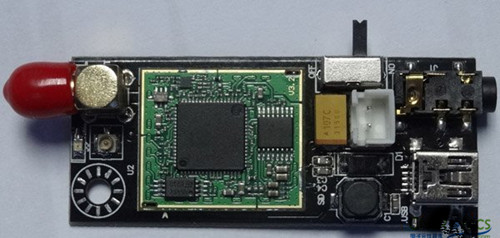

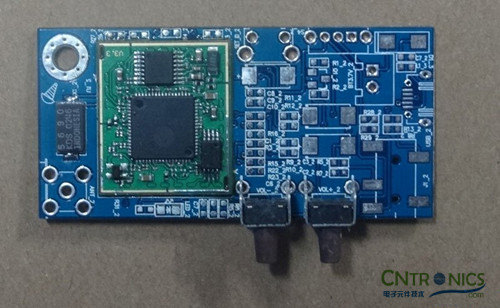

模塊焊接
接收焊接
[page]

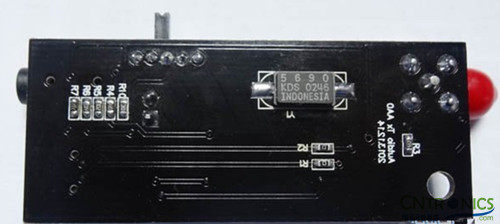

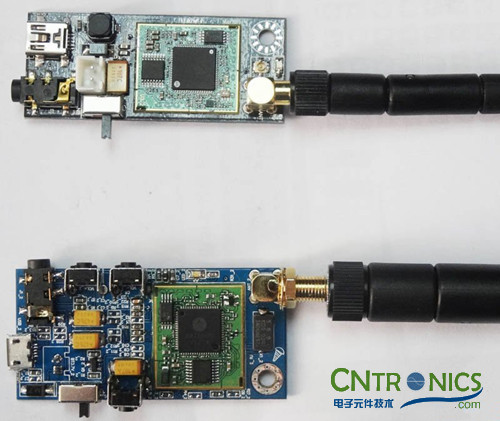

發射焊接完成

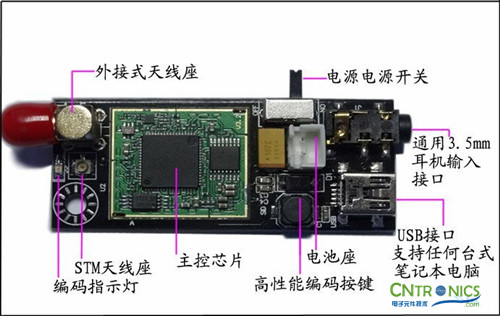

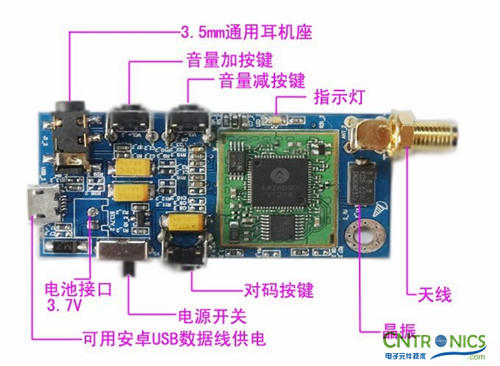

模塊部件描述
